TIM310 - Sick Indoor-Laserscanner für Short Range-Anwendungen

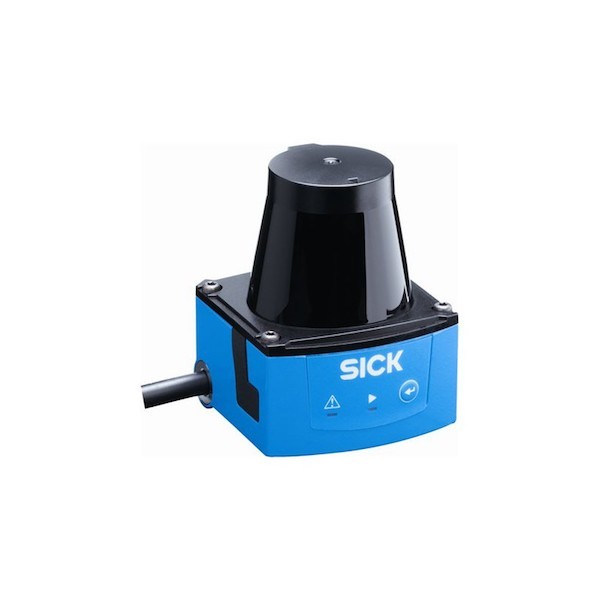

Der Sick Laserscanner TIM310

Der Laserscanner TIM310 von Sick ist ein kleines, leichtes und wirtschaftliches Laser-Messgerät. Als Besonderheit bietet er eine Konfiguration ohne PC durch einfachen Einsatz der “Touch and Teach”-Taste an der Gerätefront für das automatische Erlernen eines Tripelfelds. Das industrielle Design verleiht ihm außerdem eine Robustheit und Qualität, die den meisten Ansprüchen gerecht werden.

Technische Daten des Sick Laserscanners 310

Der Sick Laserscanner 310 weist folgende technischen Merkmale auf:

Funktionen des Laserscanners TIM310

• Einsatzgebiet Indoor
• Lichtquelle: Infrarot (850 nm)
• Öffnungswinkel: 270°°
• Scanfrequenz: 15 Hz
• Laserklasse 1 (augensicher (EN 60825-1))
• Arbeitsbereich: von 0,05 m bis 4 m
• Reichweite bei 10% Remission: 2



Leistung Laserscanner Sick TIM310

• Ansprechzeit: 134 ms
• Detektierbare Objektformen: nahezu beliebig
• Systematischer Fehler: +/- 40mm
• Statistischer Fehler: +/- 30mm
• Integrierte Applikation: Feldauswertung
• Anzahl der Feldsätze: 16 Tripelfelder (48 Felder)
• Simultane Auswertefälle: 1 Tripelfeld (3 Felder)

Schnittstellen

• Anschluss: Micro-USB
• Schalteingänge: 4
• Schaltausgänge: 3
• Verzögerungszeit: von 134 ms bis 30.000 ms

Physische Merkmale

• Gewicht: 150g
• Abmessungen : 60 x 60 x 79mm
• Leistungsaufnahme: 3W
• Gehäuseschutzart: IP 65
• Schutzklasse: III
• Betriebsumgebungstemperatur: von -10°C bis +50°C
• Lagertemperatur: von -30°C bis +70°C
• Schwingfestigkeit: EN 60068-2-6
• Schockfestigkeit: EN 60068-2-7



Ressourcen für den Lidar 2D-Laserscanner TIM310-1030000

Official ros-package für SICK-LiDAR

Videopräsentation des Sick Laserscanners TIM310

Videotutorial Sick TiM3xx (Teil 1/2): Inbetriebnahme
