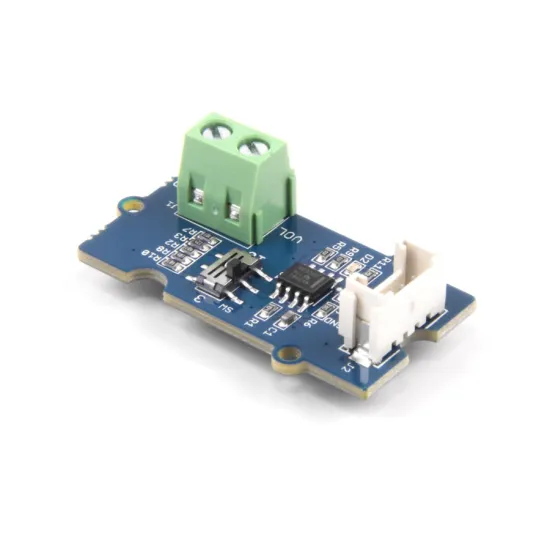

Diviseur de tension Grove

Diviseur de tension Grove

Seeed Studio | A-000000-03173

Le diviseur de tension Grove agit comme une interface entre votre module et votre Grove Base Shield pour mesurer une tension analogique ou diviser une tension d'entrée par 3 ou 10.

6,50 €
TTC

Dont 0,01 € d'éco-participation

Quantité 11 en stock
Créer votre devis

Plus d'infos
x
Plus d'infos

Diviseur de tension Grove : Déterminez avec précision une tension venue d'ailleurs

Le diviseur de tension Grove offre deux fonctionnalités :

  • Il divise une tension d'entrée par 3 ou par 10 par simple sélection sur le switch 3/10 ;
  • Il détermine avec une précision de 1 % (ou inférieur) le niveau d'une tension analogique : de 0,3 à 12,9 Vcc (division par 3) ou de 1 à 43 Vcc (division par 10).

Un module Grove, et donc facile à connecter

Ce module Grove se connecte très facilement à votre microcontrôleur Arduino ou Seeeduino. Commencez par relier la source de tension extérieure au port J1, puis branchez votre diviseur de tension au port A0 du Base Shied avec un câble Grove universel. Enfin, connectez votre Base Shield au microcontrôleur. Les ressources fournies ci-dessous vous permettent de disposer de tous les fichiers nécessaires pour l'utilisation ou le développement de votre module.

Spécifications techniques du module diviseur de tension Grove

  • Dimensions : 130 x 90 x 14 mm
  • Poids : 11 g
  • Tension de fonctionnement : 4,7-5,3 Vcc
  • Précision : inférieure ou égale à 1 %
  • Plage de tension externe (en sélectionnant 3) : 0,3 à 12,9 V
  • Plage de tension externe (en sélectionnant 10) : 1 à 43 V
  • Câble de connexion Grove inclus

Ressources du diviseur de tension
