ZED Link Erfassungskarte
ZED Link Erfassungskarte
ZED Link Erfassungskarte
ZED Link Erfassungskarte
ZED Link Erfassungskarte
Neu
ZED Link Erfassungskarte

ZED Link Erfassungskarte

ZED Link Erfassungskarte
Stereolabs | A-000000-07678
582,00 €
Bruttopreis

Erfassen Sie bis zu 8 ZED X Kameras gleichzeitig mit präziser Hardware-Synchronisation und hoher Bandbreite dank der ZED Link Mono, Duo und Quad Karten.

inputs
-- Bitte wählen Sie einen Artikel --
  • Duo
  • Mono
  • Quad
Anzahl
Nachschub in Bearbeitung
Dieses Produkt wird derzeit wieder aufgefüllt. Die Auffüllungen erfolgen monatlich.
Kontakt

Erstellen Sie einen Warenkorb und verwandeln Sie ihn sofort in ein Angebot!
Zahlungsarten (siehe Bedingungen)
Kreditkarte
PayPal
Bestellung auf Rechnung
Überweisung

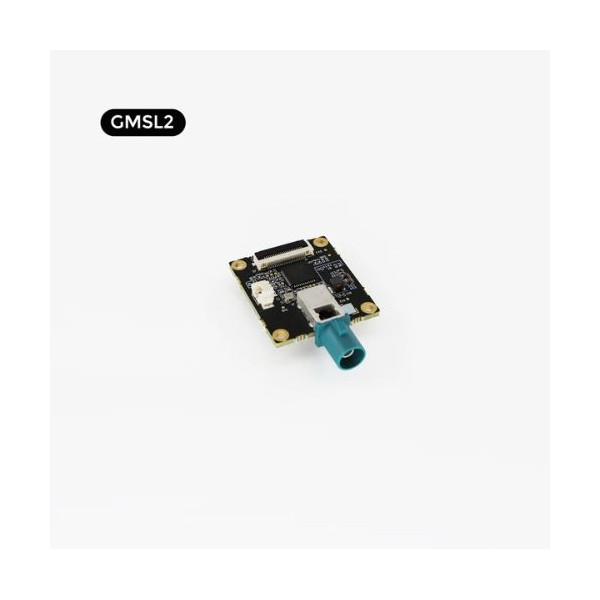

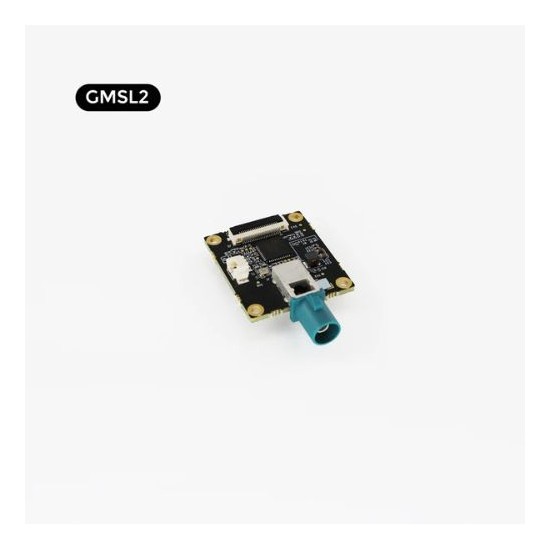

ZED Link – Hochleistungs-GMSL2-Erfassungskarte für ZED X Kameras

Hauptmerkmale

  • Hochleistungs-Erfassungskarte für Jetson Orin und Xavier
  • Unterstützt Hardware-Synchronisation auf Verschlussebene zwischen Karten
  • Externer Trigger / Blitz unterstützt
  • Externe Stromversorgung erforderlich: 12–19 V
  • Anschluss: CSI-Port über 22-poligen 0,5-mm-Steckverbinder

Verfügbare Versionen

ZED Link Mono

  • Erfassung von 1 GMSL2-Kamera (SD/HD/4K bis zu 4K@30)
  • Bis zu 6 Gb/s Bandbreite
  • CSI-Verbindung über 22-poliges Kabel

Lieferumfang:

  • 1x ZED Link Mono Karte
  • 1x JST-zu-Klinkenstecker
  • 1x 22-poliges 0,5mm CSI-FFC-Kabel

ZED Link Duo

  • Erfassung von bis zu 4 GMSL2-Kameras (SD/HD/4K bis zu 4K@30)
  • Bis zu 10 Gb/s Bandbreite
  • Verbindung zum CSI-Port des Orin/Xavier Dev-Kits
  • Begrenzung: max. 2x ZED X One 4K; 4x bei anderen Modellen

Lieferumfang:

  • 1x ZED Link Duo Karte
  • 1x GMSL2 1-zu-4 Kabel (0,3 m)
  • 3x M2.5 x 20 mm Schrauben
  • 3x 16 mm Abstandshalter

ZED Link Quad

  • Erfassung von bis zu 8 GMSL2-Kameras (SD/HD/4K bis zu 4K@30)
  • Bis zu 40 Gb/s Bandbreite
  • Verbindung zum SAMTEC-CSI-Port des Jetson Orin/Xavier AGX
  • Begrenzung: max. 4x ZED X One 4K (2 pro GMSL-Port); 8x bei anderen Modellen

Lieferumfang:

  • 1x ZED Link Quad Karte
  • 2x GMSL2 1-zu-4 Kabel (0,3 m)
  • 1x JST-zu-Klinkenstecker

ZED Link Erfassungskarte – Technische Daten

ZED Link Mono ZED Link Duo ZED Link Quad
Betriebstemperatur -20°C ~ +85°C -20°C ~ +85°C -20°C ~ +85°C
Gewicht 8 g 30 g 55 g
Abmessungen 41,55 x 28,00 x 12,25 mm 81,47 x 39,20 x 31,15 mm 92 x 55 x 30,30 mm
Stromversorgung Externe Stromversorgung 5–19 V DC Externe Stromversorgung 14–19 V DC Externe Stromversorgung 9–19 V DC
Deserialisierer Maxim MAX9296A Maxim MAX96712 2 x Maxim MAX96712
Schnittstellen J1 (Fakra): 1x GMSL2 I/O
J4 (GPIO-Header): 6-polig, 2 mm Raster
J1 (externe 5–19V): 2 mm Raster
J2 (MIPI CSI 22-polig): 0,5 mm Raster		 J4 (Fakra): 4-polig
J13 (GPIO-Header): 10-polig
J1 (externe 19V): DC-Buchse | Innen: 2,5 mm | Außen: 6,5 mm
J9 und J10 (MIPI CSI 15-polig): 2x15-polig | Nicht nutzbar mit Samtec 120-polig J501
J501 (Samtec zu AGX): 120-polig | Kompatibel mit Orin AGX und Xavier AGX Dev Kits | 16 mm Board-Abstand		 J1 & J2 (Fakra Z 4x1): 2x 4x GMSL2 I/O
J17 (GPIO-Header): 16-polig, 2,54 mm Raster
J10 (externe Stromversorgung 5–19V): 2 mm Raster
J5 (Samtec zu AGX): Kompatibel mit Orin AGX und Xavier AGX Dev Kits | 16 mm Board-Abstand
Kompatibilität Kompatibel mit NVIDIA Jetson Orin NX, Orin Nano, Xavier NX und Nano Dev Kits und Trägerplatinen Kompatibel mit NVIDIA Jetson AGX Orin, Orin NX, Orin Nano, AGX Xavier, Xavier NX Dev Kits und Trägerplatinen Kompatibel mit NVIDIA Jetson AGX Orin, AGX Xavier und Trägerplatinen

ZED Link Erfassungskarte – Ressourcen
