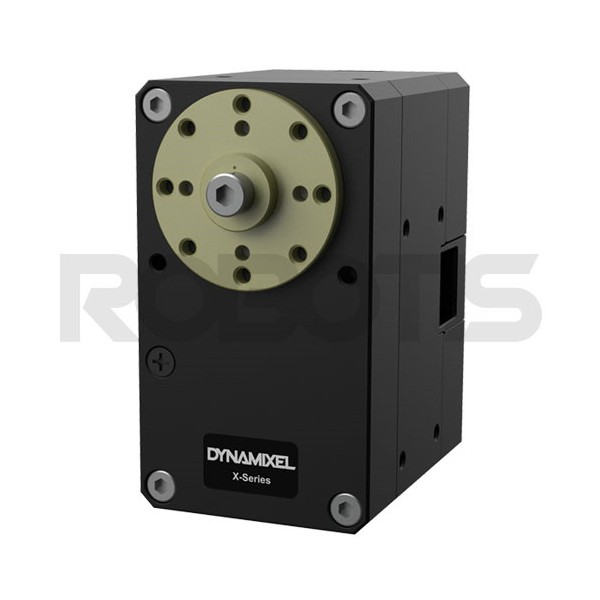

Servomotore Dynamixel XH540-W150-R
Incluso 0,10 € per l'ecotassa
Il servomotore Dynamixel XH540-W150-R offre interessanti applicazioni per gli appassionati di robotica che cercano un servomotore programmabile al 100%, efficiente dal punto di vista energetico e con una qualità del motore superiore alla serie XM.
Servomotore Dynamixel XH540-W150-R: motore di alta qualità da 12 V
Come tutti i servomotori Robotis della serie XH, il modello XH540-W150-R incorpora un motore Maxon di alta qualità, più durevole e affidabile di quello installato sulla serie XM. Il servomotore XH540-W150-R Dynamixel offre connessione RS-485, controllo della velocità, della posizione e PWM, per un rapporto di riduzione di circa 150:1.
È inoltre dotato di un connettore JST placcato in oro, di qualità migliore rispetto ai connettori Molex delle serie precedenti. L'involucro in metallo prezioso e plastica ingegneristica garantisce una buona protezione e un livello soddisfacente di dissipazione del calore.
Servomotore Dynamixel serie XH: il tutto in uno Dynamixel
I servomotori Dynamixel di Robotis combinano controllore, motore, riduttore, encoder incrementale ed encoder magnetico in un'unica unità. Questo sistema all-in-one consente di integrare il servomotore nel robot senza aggiungere alcun modulo. Tutto ciò che serve è un alimentatore e un modulo di comunicazione. È incluso un cavo JST-Molex per collegare il servo a un controller compatibile o al modulo U2D2 Dynamixel.
La serie XH di Dynamixel consente di collegare in serie più servomotori, ottenendo un assemblaggio molto più pulito e ordinato. L'hub di alimentazione RX/EX a 6 porte consente di alimentare fino a 6 catene di servomotori in parallelo. Infine, il servomotore consente un'ampia gamma di configurazioni di montaggio, tra cui 3 diversi layout di cablaggio.
Specifiche tecniche del servomotore Robotis XH540-W150-R
- Microcontrollore Cortex M3, 72 MHz, 32 bit
- Tensione di alimentazione: 10-14,8 V (12 V consigliati)
- Caratteristiche delle prestazioni:
- Tensione: 12 V
- Coppia di spunto: 7,1 Nm
- Corrente di spunto: 4,9 A
- Velocità a vuoto :
- 70 giri/min
- Corrente a vuoto: 0,07 A
- Risoluzione: 0,0879° x 4,096
- Angolo: 360°
- Rapporto di riduzione: 152,3:1
- Sensore di posizione: encoder assoluto senza contatto (12 bit, 360°)
- Temperatura di funzionamento: Da
- -5 a 80°C
- Motore coreless Maxon
- Velocità di trasmissione: da 9.600 a 4.500.000 bps
- Algoritmo di controllo PID
- Tipo di ingranaggio: ingranaggio cilindrico
- Materiale dell'ingranaggio: metallo prezioso
- Materiale della scocca: metallo prezioso e plastica ingegneristica
- Dimensioni: 33,5 x 58,5 x 44 mm
- Peso:
- 165 g
- Segnale di controllo digitale a pacchetto
- Protocollo: comunicazione seriale asincrona half-duplex (8 bit, 1 stop, nessuna parità)
- Connessione: bus multi-drop RS485
- ID: 0~252
- Feedback: posizione, velocità, potenza, conto alla rovescia in tempo reale, traiettoria, temperatura, tensione, porta esterna, ecc.
- Versione del protocollo: 1.0, 2.0 (default)
- Modalità operativa/angolo:
- Controllo della posizione: rotazione continua
- Controllo della velocità: rotazione continua
- Controllo della posizione: 360°
- Controllo della posizione esteso: +/- 256 giri
- Controllo della posizione basato sulla corrente: +/- 256 giri
- Controllo PWM: rotazione continua
- Corrente di standby: 40 mA
Risorse del servo Robotis Dynamixel XH540-W150-R
Consultate tutte le nostre risorse online gratuite per saperne di più sul servo Dynamixel XH540-W150-R.
- Manuale online (en)
- Schema (en)
- Software(en)
- Guida alla compatibilità (en)
- Guida alla selezione (en)
- Dynamixel SDK (en)
Verifica che il tuo servomotore Dynamixel sia correttamente configurato. Effettua il flash con il software Roboplus e riconfiguralo. Se il problema persiste, contattaci. Per consultare la procedura, puoi informarti tramite questo link.
Probabilmente il motore è montato male. Verifica di aver montato correttamente la barra, rispettando la marcatura (punto e interno della barra).
Il tuo servomotore Dynamixel ha probabilmente un problema meccanico. Puoi contattarci direttamente per vedere cosa possiamo fare.
Verifica la tua alimentazione e il tuo collegamento (con un altro motore, ad esempio). Esegui un reset del tuo servomotore. Se il problema persiste, segui la checklist successiva (in inglese).
Le protocole 1.0 est dédié aux séries Dynamixel AX et MX. Le protocole 2.0 concerne les séries X et Dynamixel Pro. Les tables de contrôle du protocole 2.0 incluent les contrôles PID qui permet un réglage plus précis des mouvements du servomoteur. Le protocole 2.0 peut être mise à jour sur les servomoteurs de la série MX. Vous pouvez vous référer aux pages relatives au protocole 1.0 et au protocole 2.0 pour plus d'informations.
