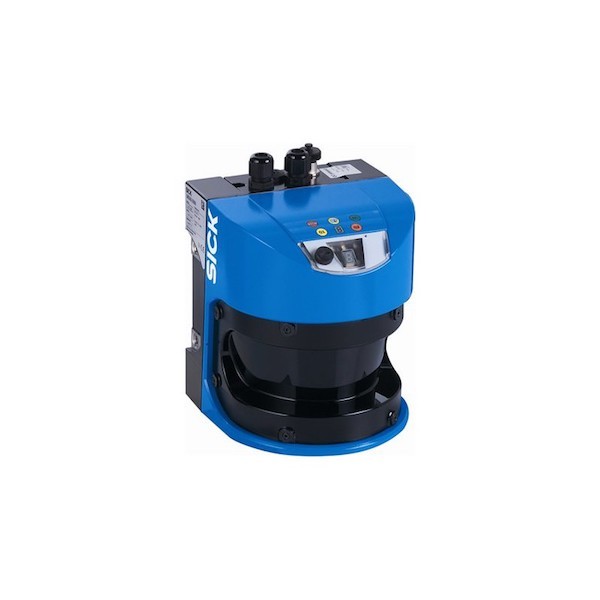

Scanner Laser Sick LMS500

Le scanner Laser Sick LMS500 est un capteur de mesure laser de moyenne portée même dans des conditions climatiques difficiles grâce à la technologie multi-écho. Son boîtier compact à indice de protection IP 67 et un chauffage intégré font du LMS500 un capteur laser robuste s'adaptant à de nombreux milieux à forte contrainte. Les principaux avantages du scanner Laser Sick LMS500 sont sa faible puissance absorbée, un traitement rapide du signal, plusieurs entrées et sorties et enfin une synchronisation possible de plusieurs capteurs.

Technologie Multi-Echo

L'environement ou la météo peuvent générer des interférences. Ainsi le brouillard, les poussières, la pluie ou tout simplement une vitre sont des sources d'interférence pour un scanneur laser. Grâce à sa technologie exclusive multi-Echo, Sick propose des scanners laser plus robustes face à ces interférences. La capacité des scanners laser Sick à recevoir de multiples échos d'une émission laser leur permet de distinguer ces interférences de la véritable mesure comme le présente le schéma ci-dessous.

Caractéristiques techniques du scanner Laser Sick LMS500

Les caractéristiques techniques du scanner Laser Sick LMS500 sont les suivantes :

• Caractéristiques
  • Domaine d'application: Indoor
  • Version: Mid Range
  • Variante: PRO
  • Résolutions variées: High Resolution
  • Source lumineuse: Infrarouge (905 nm)
  • Classe laser :: 1 (IEC 60825-1 (2007-6)), sans risque pour les yeux
  • Ouverture angulaire: 190 °
  • Fréquence de balayage: 25 Hz ∕ 35 Hz ∕ 50 Hz ∕ 75 Hz ∕ 100 Hz
  • Résolution angulaire:
    • 0,167 °
    • 0,25 °
    • 0,333 °
    • 0,5 °
    • 0,667 °
    • 1 °
  • Plage de fonctionnement: 0 m ... 80 m
  • Plage max. avec 10 % de réflectivité: 26 m
  • Taille de spot: 4,7 mrad
  • Nombre d'échos évalués: 5
  • Correction de brouillard: Non

• Performance
  • Temps de réponse: ≥ 10 ms
  • Forme d'objet détectable: Pratiquement toutes
  • Erreur systématique 1)
    • : ± 25 mm (1 m ... 10 m)
    • ± 35 mm (10 m ... 20 m)
  • Erreur statistique 2)
    • : ± 7 mm (1 m ... 10 m)
    • ± 9 mm (10 m ... 20 m)
  • Application intégrée: Évaluation de terrain
  • Nombre de jeux de champs: 10 Champs
  • Scénarios d'évaluation simultanés: 10
• Interfaces
  • Série (RS-232, RS-422)
    • Fonction (Série (RS-232, RS-422)): Host
    • Vitesse transmission données (Série (RS-232, RS-422)): 9,6 kBaud ... 500 kBaud
  • Ethernet
    • Fonction (Ethernet): Host
    • Vitesse transmission données (Ethernet): 10/100 Mbits/s
    • Protocole (Ethernet): TCP/IP, OPC
  • CAN-Bus
    • Fonction (CAN-Bus): Extension en sortie
    • PROFIBUS DP: -
    • PROFINET: -
    • DeviceNet: -
  • USB
    • Fonction (USB): AUX
    • Vitesse transmission données (USB): 9,6 kBaud ... 500 kBaud
    • Remarque (USB): Mini-USB
  • Entrées TOR: 4 (Codeur)
  • Sorties TOR: 6
  • Indicateurs optiques: 5 LEDs (afficheur à 7 segments supplémentaire)
• Données mécaniques et électriques
  • Connexion électrique: 1 x Connecteur système avec bloc de raccordement à vis
  • Tension d'alimentation: 24 V DC
  • Puissance: 22 W
  • Couleur du boîtier: Bleu clair (RAL 5012)
  • Indice de protection: IP 65 (EN 60529, paragraphe 14.2.7)
  • Classe de protection: III (EN 60529, paragraphe 14.2.7)
  • Poids: 3,7 kg
  • Dimensions: 160 mm x 155 mm x 185 mm
• Caractéristiques ambiantes
  • Réflectance de l'objet: 2 % ... > 1.000 % (Réflecteurs)
  • Compatibilité électromagnétique (CEM): EN 61000-6-2:2005 ∕ EN 61000-6-3 (2007-03)
  • Immunité aux vibrations: EN 60068-2-6 (1995-04)
  • Immunité aux chocs: EN 60068-2-27 (1993-03) ∕ EN 60068-2-29 (1993-04)
  • Température d'utilisation: 0 °C ... +50 °C
  • Température de stockage: -12 °C ... +50 °C
  • Résistance aux lumières parasites: 70.000 lx

Attention : Nous attirons l'attention des utilisateurs sur le fait que les scrutateurs lasers de type LMS ne sont pas des composants de sécurité au sens de la directive machine 2006/42 EC. Ils ne peuvent donc pas être utilisés pour la protection des personnes dans les applications à risque élevé sans mesure de contrôle complémentaire avec des composants de sécurité certifiés.
