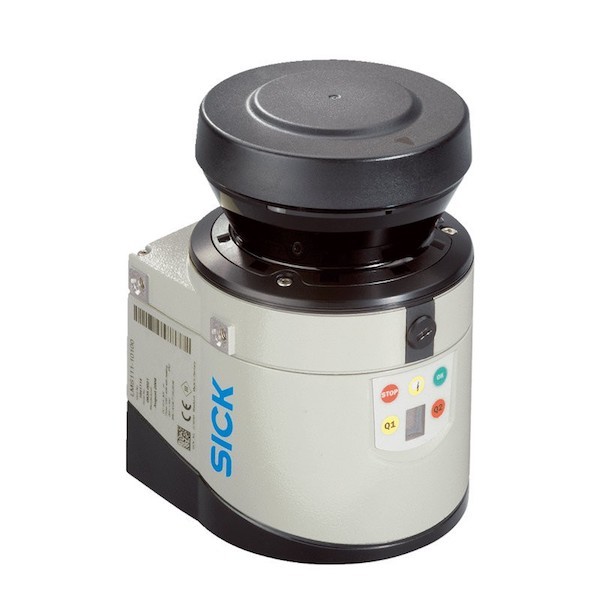

Télémètre laser LMS111-10100

Télémètre laser LMS111-10100

SICK | A-000000-02826

Adaptable à de multiples applications en intérieur comme en extérieur, le télémètre laser SICK LMS111-10100 offre un excellent compromis entre compacité, économie et performance.

5 292,00 €
TTC

Dont 0,38 € d'éco-participation

Quantité
En cours de réapprovisionnement
Ce produit est victime de son succès !
Il est en cours de réapprovisionnement.
Nous contacter pour les délais
Créez votre devis

Plus d'infos
x
Plus d'infos

Capteur Lidar 2D LMS111-10100 : longue portée, extensible et adaptable

Avec un poids d'un peu plus d'un kilo et une dizaine de centimètres de côté, ce télémètre laser LMS111-10100  de chez SICK s'intègre aisément à toutes sortes de systèmes de surveillance, ou châssis robotique outdoor. Il inclut notamment :

  • Une interface Ethernet pour faciliter son installation et sa maintenance ;
  • Un filtrage antibrouillard ;
  • Un module E/S CAN permettant de multiplier les sorties de commutation ;
  • La technologie multi-écho autorisant l'intégration du capteur derrière un vitrage ;
  • Une fréquence de balayage de 50 Hz max. pour une portée maximale de 20 m.

Par tous les temps, pour de nombreux usages

Prévention de collisions en milieu industriel, surveillance du trafic routier, protection de périmètre ou de façades, ce télémètre laser intervient dans de multiples applications de sécurité. Il dispose d'une certification VdS et s'utilise en intérieur comme en extérieur grâce à un indice de protection IP67. De -30 à 50°C, sous la pluie ou par temps de brouillard, il conserve toute son efficacité.

Spécifications techniques du télémètre SICK 1041114

  • Utilisation : outdoor
  • Type de télémètre : infrarouge (905 nm)
  • Classe laser : 1 (IEC 60825-1:2014, EN 60825-1:2014)
  • Angle d'ouverture horizontal : 270°
  • Fréquence de balayage : 25/50 Hz
  • Résolution angulaire : 0,25°/0,5°
  • Plage de fonctionnement : 5 cm à 20 m
  • Portée : 18 m pour 10 % de réémission, 20 m à 90 % de rémission
  • Échos évalués : 2
  • Correction de brouillard
  • Temps de réponse : ≥ 20 ms
  • Toute forme d'objet détectable
  • Erreur systématique : ± 30 mm
  • Erreur statistique : 12 mm
  • Application d'évaluation des champs avec champs flexibles intégrée
  • Nombre de jeux de champs : 10
  • Scénarios d'évaluation simultanés : 10
  • Interfaces :
  • Ethernet, TCP/IP (OPC, Host, 10/100 Mbits/s
  • Série, RS-232 (Fonctions Host, AUX ; taux de transfert : 9,6 à 115,2 kBauds)
  • CAN (fonction d'extension du nombre de sorties)
  • Entrées de commutation : 2 entrées numériques et 2 entrées de codeur
  • Sorties de commutation : 3
  • Indicateurs optiques : afficheur à 7 segments, 5 LED pour l'affichage de l'état de l'appareil, l'avertissement d'encrassement et l'état des sorties
  • Raccordements électriques : 1 connecteur cylindrique M12
  • Tension de service : 10,8 à 30 Vcc
  • Puissance absorbée : 8 W typiques, chauffage 35 W typiques
  • Couleur du boîtier : gris (RAL 7032)
  • Indice de protection : IP67 (EN 60529, paragraphe 14.2.7)
  • Classe de protection : III (EN 50178 (1997,10))
  • Réémission de l'objet : 2 à plus d'1 % (réflecteurs)
  • Compatibilité électromagnétique (CEM) : EN 61000-6-2:2005 / EN 61000-6-4 (2007-01)
  • Immunité aux vibrations : EN 60068-2-6 (1995-04)
  • Immunité aux chocs : EN 60068-2-27 (1993-03)
  • Température de service : -30 à 50°C
  • Température de stockage : -30 à 70°C
  • Insensibilité à la lumière ambiante : 40 000 lx
  • Poids : 1,1 kg
  • Dimensions : 105 x 102 x 162 mm

Ressources du télémètre laser LMS111-10100

Schéma de référence du LIDAR Sick LMS111-10100

Couverture du LIDAR SICK LMS111-10100

Schéma de raccordement du LIDAR SICK LMS111-10100

Fiche technique
Plateforme d'utilisation
ROS
Usage
Outdoor
Tension d'alimentation
10-30 Vcc
Fréquence de balayage
25-36 Hz
Angle d'ouverture
240-275°
Portée
20-25 m
Faisceaux laser
2D
