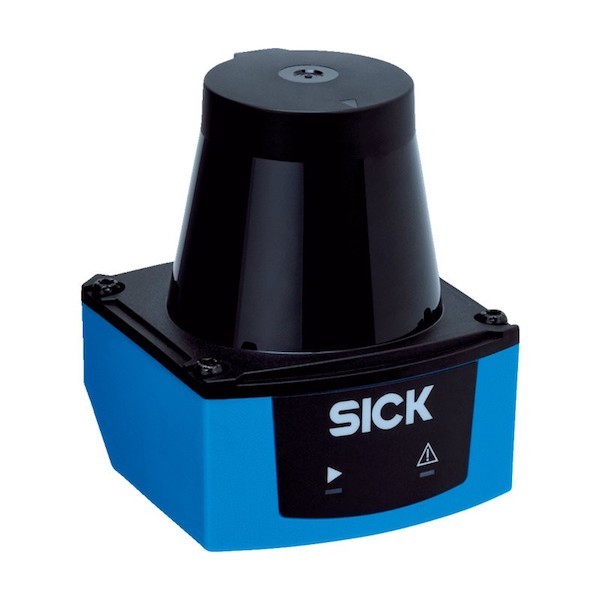

Télémètre laser TIM100-3010200

Télémètre laser TIM100-3010200

SICK | A-000000-02824

Petit, compact et très rapide à installer, le télémètre laser SICK TIM100-3010200 offre une bonne solution pour le contrôle de tout type de surface en indoor. Connectique non incluse, merci de nous contacter.

920,04 €
TTC

Dont 0,38 € d'éco-participation

Quantité Ce produit est en cours de réapprovisionnement, merci de nous contacter pour les délais de livraison.
Créer votre devis

Plus d'infos
x
Plus d'infos

Télémètre laser TIM100-3010200 : pour toutes vos surfaces réduites

Avec une portée maximale de 3 mètres et un angle d'ouverture horizontal de 200°, le télémètre laser SICK TIM100-3010200 s'adapte parfaitement à la surveillance de petites surfaces intérieures. Doté de la technologie HDDM+, il offre une excellente qualité de détection, avec une mise en service très rapide assurée par l'interface IO Link.

Très compact (90 g pour 6 cm de côté), il est facile à monter sur n'importe quel châssis indoor ou outdoor sans risque de surcharge.

De multiples applications en milieu industriel

Ce télémètre Lidar 2D de SICK permet la mise en œuvre de nombreuses solutions industrielles :

  • Pour éviter les collisions de machines mobiles autonomes ;
  • Pour détecter les dépassements de seuil et de hauteur ;
  • Pour installer de nouvelles applications sur poste de préparation de commandes ;
  • Pour assurer une surveillance automatisée.

Spécifications techniques du télémètre laser SICK TIM100-3010200

  • Utilisation : indoor
  • Type de télémètre : infrarouge (850 nm)
  • Classe laser : 1 (IEC 60825-1:2014, EN 60825-1:2014)
  • Angle d'ouverture horizontal : 200°
  • Fréquence de balayage : 14,5 Hz
  • Résolution angulaire : 1°
  • Plage de fonctionnement : 5 cm à 3 m
  • Portée : 1,2 à 1,5 m pour 10 % de réémission, selon l'angle
  • Temps de réponse : 70 ms typiques
  • Toute forme d'objet détectable
  • Erreur systématique : ± 50 mm
  • Erreur statistique : 20 mm
  • Application d'évaluation des champs intégrée
  • Nombre de jeux de champs : 1
  • Scénarios d'évaluation simultanés : 1
  • Connecteur rotatif
  • Configuration et clonage IO Link
  • 1 entrée de commutation
  • 1 sortie de commutation
  • Temporisation : de 69 à 30,015 ms (configurable)
  • Temps d'arrêt : de 69 à 30,015 ms (configurable)
  • Indicateurs optiques : 2 LED (ON, état de commutation)
  • Raccordement électrique : 1 connecteur d'appareil M12 5 pôles (rotatif)
  • Tension de service : 9 à 28 Vcc
  • Puissance absorbée : 2,2 W typiques
  • Couleur du boîtier : bleu clair (RAL 5012)
  • Indice de protection : IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013)
  • Classe de protection : III (IEC 61140:2016-1)
  • Réémission de l'objet : 4 à plus d'1 % (réflecteurs)
  • Compatibilité électromagnétique (CEM) : IEC 61000-6-3:2006+AMD1:2010 / IEC 61000-6-2:2005
  • Immunité aux vibrations : IEC 60068-2-6:2007
  • Immunité aux chocs : IEC 60068-2-27:2008
  • Température de service : -10 à 50°C
  • Température de stockage : -30 à 70°C
  • Insensibilité à la lumière ambiante : 80 000 lx
  • Poids : 90 g sans les câbles de connexion
  • Dimensions : 60 x 60 x 75,8 mm

Ressources du télémètre Lidar 2D SICK TIM100-3010200

Puisez toutes les informations dont vous avez besoin sur le télémètre laser TIM100-3010200 dans les ressources réunies ci-dessous :

Schéma de référence du LIDAR Sick TIM1xx

Couverture du LIDAR Sick TIM1xx

Fiche technique

Usage
Indoor
Tension d'alimentation
9-28 Vcc
Fréquence de balayage
5-20 Hz
Angle d'ouverture
120-210°
Portée
1-9 m
Faisceaux laser
2D
