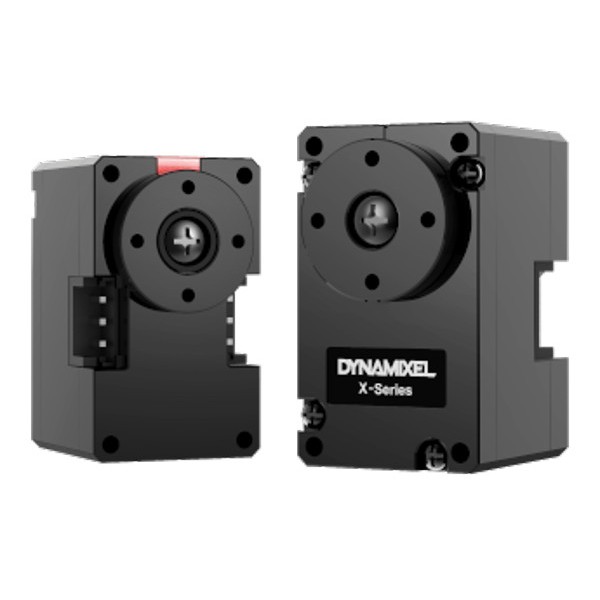

Dynamixel XC330-T181-T Servomotor

Robotis | A-000000-04951
81,97 €
Bruttopreis

Abgerundet wird die XC330 Palette von Robotis durch Servomotoren, die immer schnell und angenehm zu steuern sind. Der Dynamixel XC330-T181-T Servomotor kann 113 Umdrehungen pro Minute erreichen!


Hersteller-Referenz: 902-0170-000

Anzahl
9 Auf Lager

Lieferung in 24 bis 48 Stunden (siehe Bedingungen)

Size Chart
x
Size Chart
Zahlungsarten (siehe Bedingungen)
Kreditkarte
PayPal
Bestellung auf Rechnung
Überweisung

Dynamixel XC330-T181-T Servomotor: ein schneller Vermittler

Sie sind auf der Suche nach einem Dynamixel Servomotor der Mittelklasse mit Fokus auf Geschwindigkeit? Der Dynamixel XC330-T181-T Servomotor ist einer der schnellsten Motoren seiner Kategorie mit seinen 104 RPM bei einer Eingangsspannung von 11,1 V. Stillstandsmoment ist dagegen relativ niedrig. Daher empfehlen wir diesen eher für kleinere Rennmaschinen.

Weniger leistungsstark, als die Servomotoren der XM Palette weist das XC330-T181-T Modell mit TTL-Verbindung nichtsdestotrotz die starken Eigenschaften auf, die die Robotis Servomotoren so erfolgreich machen. Insbesondere wären dabei die äußerst umfangreiche Programmierfähigkeit, die verschiedenen Steuerungsmodi sowie das umfassende Feedback zu nennen. Geschwindigkeit, PWM, Position, erweiterte Position... Jeder einzige Parameter Ihres Servomotors steht zu Ihrer Verfügung!

Achtung: der mit diesem Servomotor verbundene Eingangsspannungsbereich beträgt zwischen 6,5 und 12 V (11,1 V empfohlen). Wie auch andere Servomotoren seiner Kategorie lässt er sich auf Ihrer Plattform in diversen Kategorien unter Verwendung entsprechender Montagesätze anbringen.

Technische Spezifikationen des XC330-T181-T Servomotors

  • ARM CORTEX-M0+ 64 MHz Prozessor, 32 Bit
  • Positionssensor: völlig kontaktloser Encoder (12 Bit, 360°)
  • DC-Motor ohne Kern
  • Übertragungsrate: 9600 bps bei 4 Mbps
  • Steueralgorithmus: PID
  • Auflösung: 4096 Impulse pro Umdrehung
  • Betriebsmodi: Stromregelung, Geschwindigkeitsregelung, Positionsregelung (0 bis 360°), erweiterte Positionsregelung (multiple Umdrehungen), strombasierte Positionsregelung, PWM-Regelung (Spannungsregelung).
  • Untersetzungsverhältnis: 180,62:1
  • Stillstandsmoment:
    • 0,65 Nm @ 9 V, 0,61 A
    • 0,76 Nm @ 11,1 V, 0,80 A
    • 0,80 Nm @ 12 V, 0,88 A
  • Geschwindigkeit im Leerlauf:
    • 83 Umdrehungen pro Minute @ 9 V
    • 104 Umdrehungen pro Minute @ 11,1 V
    • 113 Umdrehungen pro Minute @ 12 V
  • Eingangsspannung: 6,5 bis 12 V (empfohlen: 11,1 V)
  • Stromverbrauch im Standby-Modus: 17 mA
  • Steuersignal über digitales Paket
  • Physische Verbindung:
  • TTL Multidrop-Bus (3,3 V logisch, 5 V kompatibel)
  • Asynchrone serielle Kommunikation mit Halbduplex TTL (8 Bit, 1 Stopp, No Parity)
  • ID: 253 (0 ~ 252)
  • Feedback: Position, Geschwindigkeit, Strom, Echtzeituhr, Spur, Temperatur, Eingangsspannung usw.
  • Gehäuse: aus technischem Kunststoff
  • Zahnräder: aus Metall (2 Lager)
  • Betriebstemperatur: -5 bis 60°C
  • Gewicht: 23 g
  • Abmessungen: 20 x 34 x 26 mm

Unterlagen zum XC330-T181-T Servomotor

Mit dieser extra für Sie zusammengestellten Liste von Links finden Sie alle Informationen zum Dynamixel XC330-T181-T Servomotor, die Sie brauchen.

Datenblatt
Serie
XC
Tension de fonctionnement [V]
6.5 - 12 V
Couple de décrochage [N-m]
Courant de décrochage [A]
Vitesse à vide [rpm]
Protocole de communication
TTL
Produktspezifische Informationen
EAN / GTIN
8809677570555
    Mein Servomotor Dynamixel wird nicht erkannt. Was kann ich tun?

    Vergewissern Sie sich, dass der Dynamixel Servomotor richtig konfiguriert ist. Flashen Sie den Motor nochmal mit der Roboplus Software und konfigurieren Sie ihn erneut. Wenn das Problem weiterhin besteht, kontaktieren Sie uns.


    Mein Motor funktioniert, aber ich habe den Eindruck, dass alle Bewegungen ungenau sind.

    Der Servomotor ist vermutlich schlecht montiert. Vergewissern Sie sich, das dieser gut verschraubt ist und das Servorad richtig sitzt (Punkt auf der Axe und auf der Innenseite des Servorades)


    Der Servomotor Dynamixel scheint blockiert zu sein. Die Achse lässt sich nicht mal ohne Stromversorgung drehen.

    Der Dynamixel Servomotor hat sehr wahrscheinlich ein mechanisches Problem. Bitte kontaktieren Sie unseren technischen Support.


    Mein Dynamixel Servomotor funktioniert nicht.

    Überprüfen Sie die Stromversorgung und die Anschlüsse (zum Beispiel mit einem anderen Motor). Reinitialisieren Sie Ihren Servomotor Dynamixel. Falls das Problem weiterhin besteht, folgen Sie der Checkliste auf der Seite des Herstellers.


    Was ist der Unterschied zwischen Protokoll 1.0 und Protokoll 2.0?

    Das 1.0-Protokoll ist spezifisch für die Dynamixel AX- und MX-Serie. Protokoll 2.0 wurde mit der neuen X-Serie und Dynamixel Pro entwickelt. Die Steuertabellen des Protokolls 2.0 enthalten PID-Regler für eine äußerst präzise Einstellung der Servobewegungen. Die Firmware der Servos der MX-Serie kann für die Verwendung von Protokoll 2.0 aktualisiert werden. Weitere Informationen finden Sie auf den Seiten Protokoll 1.0 und Protokoll 2.0.
