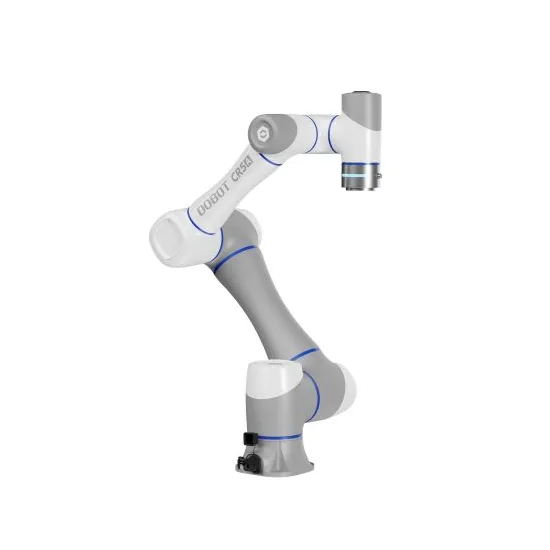

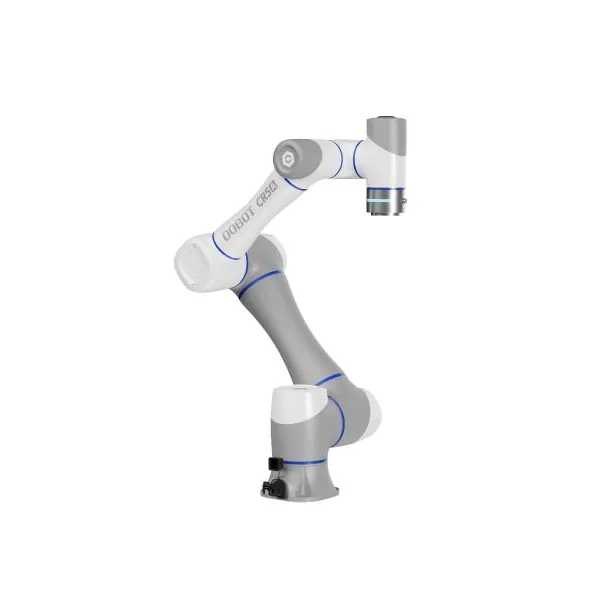

DOBOT CRAF Serie – Roboterarm
DOBOT CRAF Serie – Roboterarm
DOBOT CRAF Serie – Roboterarm
DOBOT CRAF Serie – Roboterarm
DOBOT CRAF Serie – Roboterarm
DOBOT CRAF Serie – Roboterarm
DOBOT CRAF Serie – Roboterarm
Neu
DOBOT CRAF Serie – Roboterarm

DOBOT CRAF Serie – Roboterarm

DOBOT CRAF Serie – Roboterarm
| A-000000-08074
Preis auf Anfrage

Die DOBOT CRAF Serie umfasst 6-Achs-Cobots mit 5 bis 20 kg Traglast (CR5AF, CR10AF, CR20AF), entwickelt für Anwendungen, bei denen Kraftregelung den Unterschied macht: Präzisionsmontage, Polieren / Schleifen, Kontaktoperationen und fortgeschrittene Kollaborationsszenarien.

Version
-- Bitte wählen Sie einen Artikel --
  • CR10AF
  • CR20AF
  • CR5AF
Anzahl
Lieferung innerhalb von 2 Wochen
Angebotsanfrage

Erstellen Sie einen Warenkorb und verwandeln Sie ihn sofort in ein Angebot!
Zahlungsarten (siehe Bedingungen)
Kreditkarte
PayPal
Bestellung auf Rechnung
Überweisung

Eine „Force-Control“-Cobot-Serie: präzise, intuitiv zu führen und bereit für Kontaktaufgaben

  • Integrierter 6-Achs-Kraft-/Drehmomentsensor (Flansch): der Sensor ist auf Flanschebene integriert, um die Kraftregelung bei Kontakt- und Anpassvorgängen zu verbessern.
  • Plug-and-Play / Werkskalibrierung: werkskalibrierter Sensor, Start ohne zusätzliche Kalibrierprozedur.
  • Flüssige manuelle Führung (Drag Teaching): der Flansch dient als Führungszone (Press-to-Drag) für das Programmieren per Demonstration, mit der Möglichkeit, die Orientierung zu sperren, um präziser zu programmieren.
  • Mikrokraft: Auslösung < 2 N für feine Anpassungen sowie 0,1 mm Anzeige bei Punkt-zu-Punkt (Drag Teaching).
  • Tool-Ports bleiben verfügbar: die Sensorintegration ist so ausgelegt, dass die Ports auf der Tool-Seite (z. B. RS485 / I/O) nicht blockiert werden, um die Kompatibilität mit Peripherie (Greifer, Vision usw.) zu erhalten.
  • Statusanzeige: Lichtring am Flansch zur Echtzeit-Anzeige des Roboterstatus.
  • Sicherheit durch Kraftmessung: Kollisionsdetektion mit Empfindlichkeit bis 1 N (sofortiger Stopp) sowie angegebene Stoßfestigkeit bis 2000 N.

Besonderheit der Serie: ein 6-Achs-Kraft-/Drehmomentsensor, der in den Flansch integriert ist, für kollaborative Robotik, die nachgiebiger, sicherer und leistungsfähiger bei sensiblen Aufgaben ist.

Das passende Modell wählen: CR5AF, CR10AF oder CR20AF

Die Wahl hängt von der tatsächlichen Traglast (Werkzeug + Werkstück), der Reichweite und dem zu messenden Kraftbereich ab.

  • CR5AF eignet sich für kompakte und hochpräzise Stationen.
  • CR10AF bietet einen Kompromiss aus Reichweite und Traglast.
  • CR20AF ist für Anwendungen mit großer Reichweite/Traglast und höheren Kräften ausgelegt.
ModellCR5AFCR10AFCR20AF
Max. Traglast5 kg10 kg20 kg
Reichweite900 mm1 300 mm1 700 mm
Wiederholgenauigkeit±0,02 mm±0,03 mm±0,05 mm
Gewicht25,5 kg40,5 kg74 kg
Siehe vollständiges Datenblatt

CRAF vs. CRA: derselbe Cobot – mit integrierter Kraftregelung

Die CRAF Serie basiert auf der CRA Serie, integriert jedoch einen hochpräzisen 6-Achs-Kraft-/Drehmomentsensor im Flansch. Das ermöglicht eine weiterentwickelte nachgiebige Kraftregelung, ideal für Kontaktaufgaben (Einfügen, Anpassen, Polieren) und eine Plug-and-Play-Inbetriebnahme.

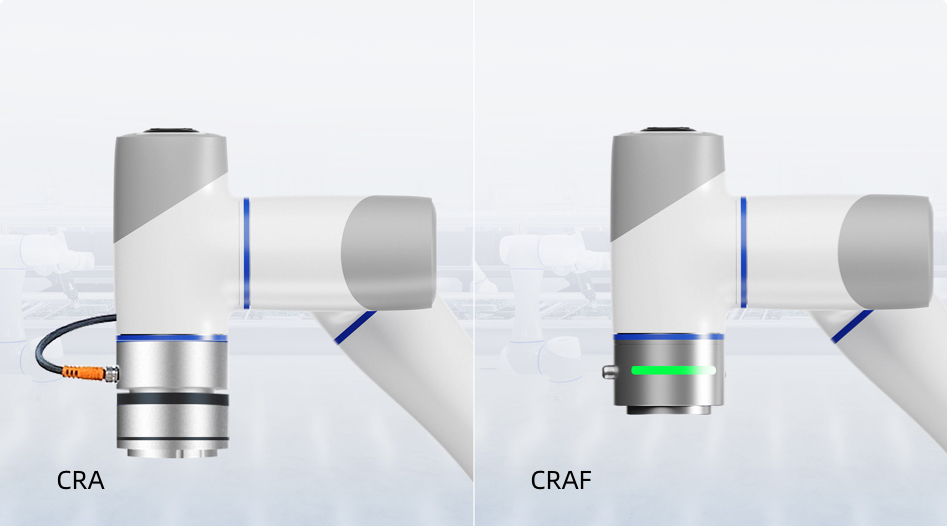

Bras robotique CRA vs CRAF
Mehr über die CRA-Serie erfahren

Anwendungen und Projekttypen (Präzisionsmontage, Polieren, Schweißen, Medizin)

Die CRAF Serie richtet sich an Anwendungen „mit Kontakt“ und solche, die ohne Kraftfeedback schwer zu stabilisieren sind: Präzisionsmontage (Einfügen, Anpassen, Kraftbegrenzung zur Vermeidung von Beschädigungen), Polieren / Schleifen (konstante Kraft, Kompensation von Abweichungen), Schweißen in Kleinserien (Programmieren per Führung), sowie Gesundheit / Medizin-Szenarien (sicherere, nachgiebigere Interaktion).

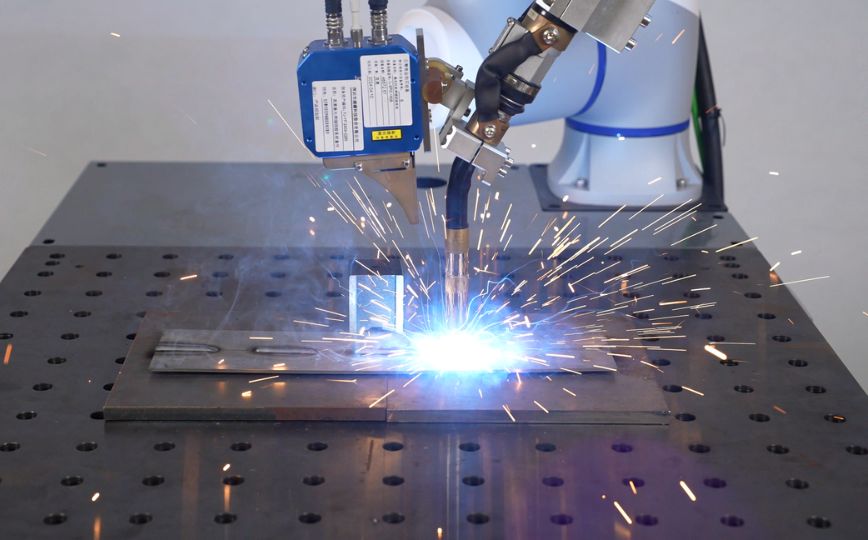

Dobot CRAF - Welding

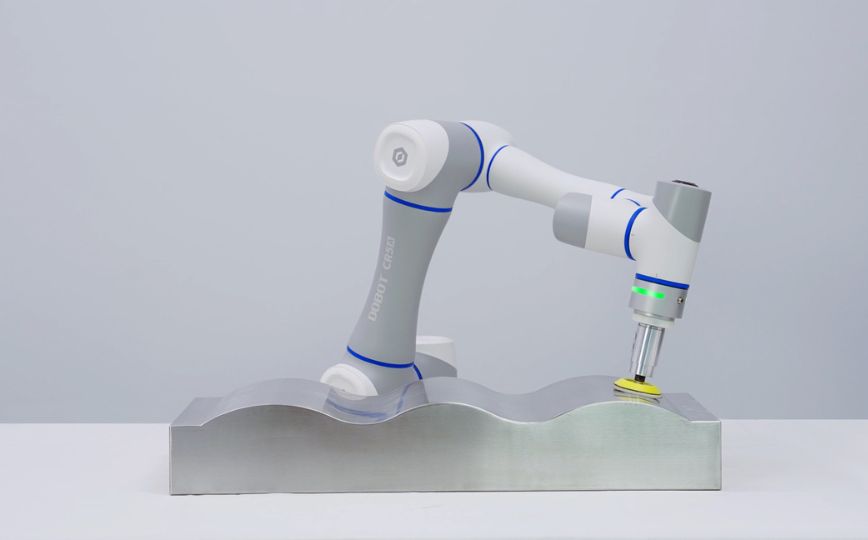

Dobot CRAF - Polishing
Dobot CRAF - Healhcare

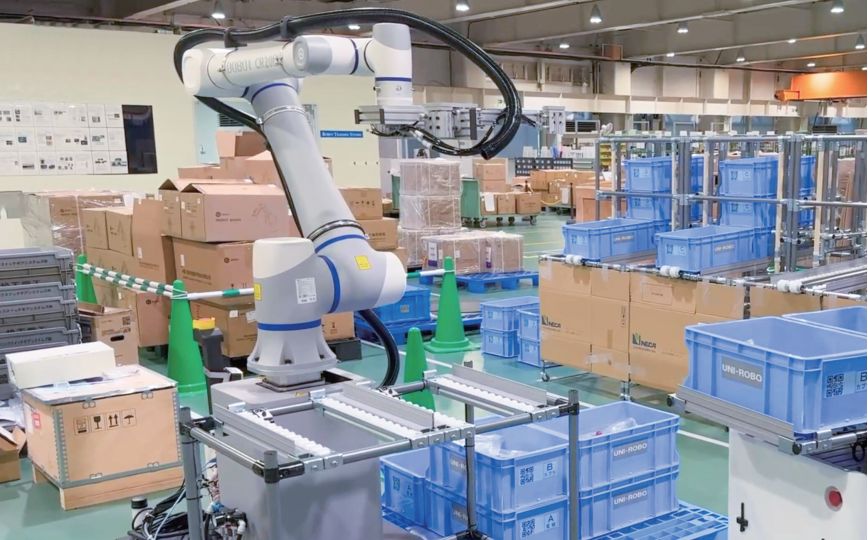

Dobot CRAF - Collaborative Scenarios

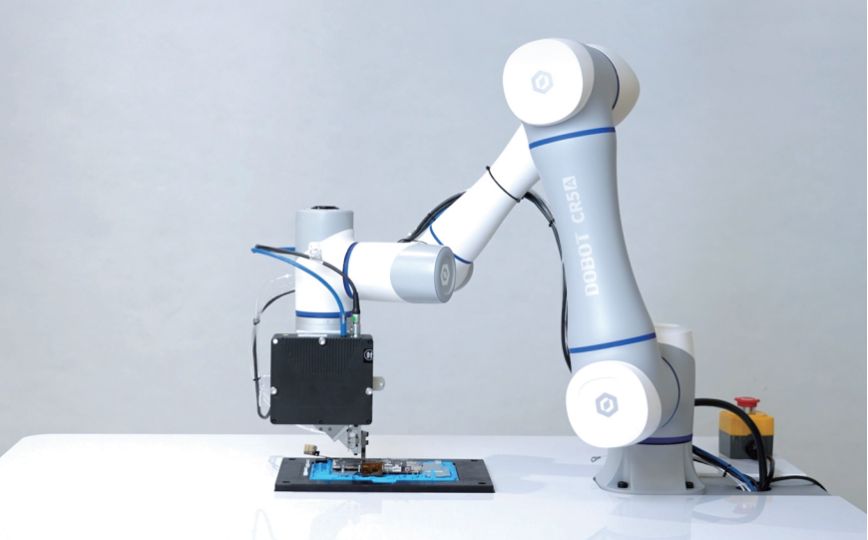

Dobot CRAF -Assembly
Zurück
Weiter

Software-Ökosystem und Integration (Force Control, Programmieren per Führung)

Die CRAF Serie legt den Fokus auf die Programmierung „am Arbeitsplatz“ für Kontaktaufgaben: Drag Teaching, Führung mit sperrbarer Orientierung, und Nutzung des Kraftfeedbacks für robustere Bahnen (Anpassung an die Umgebung, Kraft halten). Ziel ist eine schnelle Inbetriebnahme ohne zusätzliche Sensor-Komplexität.

Welche Informationen sollte man für eine Angebotsanfrage vorbereiten?

Bitte geben Sie an: Ihr Budget (auch wenn es nur eine Schätzung ist), den Zeitplan Ihres Projekts (kurzfristig, Finanzierung ausstehend, frühe Vorstudienphase usw.), Ihre Adresse sowie einen Satz zur Beschreibung Ihres Projekts.

Ich bitte um einen Kostenvoranschlag

Technische Daten – DOBOT CRAF Serie

SpezifikationCR5AFCR10AFCR20AF
Max. Traglast5 kg10 kg20 kg
Gewicht25,5 kg40,5 kg74 kg
Reichweite (Arbeitsradius)900 mm1300 mm1700 mm
Max. lineare Geschwindigkeit2 m/s2 m/s2 m/s
Winkelbereich (J1)±360°±360°±360°
Winkelbereich (J2)±360°±360°±360°
Winkelbereich (J3)±160°±160°±165°
Winkelbereich (J4)±360°±360°±360°
Winkelbereich (J5)±360°±360°±360°
Winkelbereich (J6)±360°±360°±360°
Max. Gelenkgeschwindigkeit (J1)180°/s150°/s120°/s
Max. Gelenkgeschwindigkeit (J2)180°/s150°/s120°/s
Max. Gelenkgeschwindigkeit (J3)180°/s180°/s150°/s
Max. Gelenkgeschwindigkeit (J4)223°/s223°/s180°/s
Max. Gelenkgeschwindigkeit (J5)223°/s223°/s180°/s
Max. Gelenkgeschwindigkeit (J6)223°/s223°/s180°/s
I/O am Handgelenk – DI2 Kanäle2 Kanäle4 Kanäle
I/O am Handgelenk – DO2 Kanäle2 Kanäle4 Kanäle
I/O am Handgelenk – AI2 Kanäle (gemeinsam mit RS485)2 Kanäle (gemeinsam mit RS485)4 Kanäle (gemeinsam mit RS485)
RS485 (Handgelenk)UnterstütztUnterstütztUnterstützt
Kraftsensor (Fx/Fy/Fz)150 N300 N500 N
Drehmomentsensor (Mx/My/Mz)15 Nm30 Nm50 Nm
Sensorpräzision0,5% F.S.0,5% F.S.0,5% F.S.
Sensorüberlast500% F.S.500% F.S.500% F.S.
Sensorgenauigkeit1% F.S.1% F.S.1% F.S.
Wiederholgenauigkeit±0,02 mm±0,03 mm±0,05 mm
Schutzart (Arm)IP54IP54IP54
Temperatur0~50℃0~50℃0~50℃
Leistungsaufnahme150 W350 W500 W
InstallationsmethodeVertikale InstallationVertikale InstallationVertikale Installation
Kabellänge5 m5 m6 m
MaterialienAluminium Alloy, ABS Plastic

Ressourcen – DOBOT CRAF Serie

FAQ – DOBOT CRAF Serie

Was ist der Unterschied zwischen CRA und CRAF?

CRAF übernimmt die mechanische Basis der CRA und ergänzt einen in den Flansch integrierten 6-Achs-Kraft-/Drehmomentsensor. Dadurch verbessern sich Kontaktoperationen (Polieren, Anpassen, Einfügen) und die manuelle Führung.

Muss der Kraftsensor vor der Nutzung kalibriert werden?

Nein: der Sensor ist als werkskalibriert angegeben, es ist keine zusätzliche Kalibrierung erforderlich.

Ist CRAF bei Kontaktaufgaben einfacher zu programmieren?

Ja: Drag Teaching und Kraftfeedback erleichtern die Inbetriebnahme und erhöhen die Robustheit bei Polieren/Schleifen und empfindlicher Montage.

Welches Modell wählen: CR5AF, CR10AF oder CR20AF?

Die richtige Wahl hängt von Traglast, Reichweite und den zu messenden Kräften ab. CR5AF für kompakt/präzise, CR10AF als vielseitiger Kompromiss, CR20AF für große Reichweite/hohe Traglast und höhere Kräfte.

Kann man mit CRAF einen Greifer und eine Vision-Kamera verwenden?

Ja: die Sensorintegration ist so ausgelegt, dass Tool-Ports nicht blockiert werden, um die Kompatibilität mit Peripherie (Greifer, Vision usw.) zu erhalten.

Was beeinflusst die Qualität beim Polieren/Montieren am stärksten?

Das Set aus Werkzeug + Werkstück (Gewicht/Steifigkeit), die Bahn und vor allem die gewünschte Kontaktkraft (Toleranzen, Oberfläche, Variationen). Eine genaue Beschreibung der Aufgabe (Kräfte, Geschwindigkeit, Material, Geometrie) hilft bei der Dimensionierung von Modell und Endeffektor.
