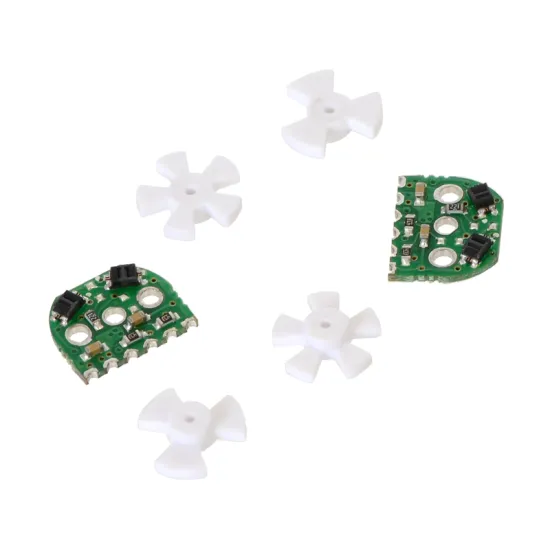

Paire d'encodeurs optiques pour micro-moteurs

La paire d’encodeurs optiques pour micromoteurs est conçue pour s’adapter à l’arrière des micromoteurs à axe traversant de la marque Pololu. Vous disposez également de deux paires de roues dentées de dimension différente, pour choisir votre résolution.
7,25 €
TTC

Dont 0,01 € d'éco-participation

Quantité 25 en stock
Créer votre devis

Plus d'infos
x
Plus d'infos

Paire d’encodeurs optiques pour micromoteurs : De 12 à 20 points par révolution

Votre paire d’encodeurs à quadrature pour micromoteurs s’adapte parfaitement à l’arrière de micromoteurs à axe traversant. Vous disposez de deux paires de pignons : Pour modifier la résolution de l’encodage, il vous suffit donc d’opter, soit pour deux roues à 3 dents (12 points par révolution), soit pour 2 roues à 5 dents (20 points par révolution). Evidemment, 2 cartes d’encodage sont fournies avec l’ensemble, à souder derrière chaque micromoteur.

Encodeurs optiques 2590 : Précautions d’installation

Le passage le plus délicat de l’installation de votre paire d’encodeurs consiste sans doute à souder correctement votre carte d’encodage au micromoteur en l’alignant le plus précisément possible pour que l’arbre arrière du moteur dépasse du trou central de la carte : le signal n’en sera que meilleur, puisque la roue dentée viendra se fixer sur cette protubérance, idéalement avec un espace de 0,5 mm entre la roue et l’encodeur. Votre encodeur pourra être relié perpendiculairement à différents composants : PCB (circuit imprimé), connecteur, ou bien à une série de fils individuels. Il s’agit d’une manipulation plus particulièrement réservée aux électroniciens confirmés, d’autant plus que le décryptage des informations obtenues par les encodeurs optiques nécessite également un peu de pratique !

A noter : Les deux encodeurs fournis fonctionnent avec un courant continu de 5 V. Il existe également une version en 3,3 V, avec une consommation de 24 mA.

Spécifications techniques des encodeurs optiques pour micromoteurs.

  • 2 pignons de 3 dents : 12 points / révolution
  • 2 pignons de 5 dents : 20 points / révolution
  • 2 cartes d’encodage
  • Photo-interrupteur réfléchissant : Sharp GP2S60 (compact)
  • Alimentation : 5 Vcc
  • Consommation : 12 mA
  • Poids : 1g par encodeur
  • Dimensions de l’encodeur : base large 11,6 mm ; sommet 6,5 mm ; hauteur 9,6 mm

Ressources pour encodeurs optiques pour micromoteurs

Vous trouverez ci-dessous des documents pour vous aider à démarrer rapidement :

Schéma (en) des encodeurs optiques pour micro-moteurs

Schéma (en) des encodeurs optiques pour micro-moteurs

Grundschema (Engl) für die optischen Encoder für Mikromotoren

Grundschema (Engl) für die optischen Encoder für Mikromotoren
