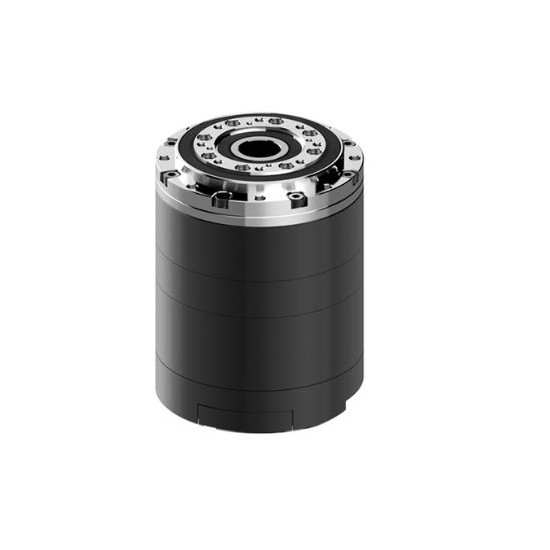

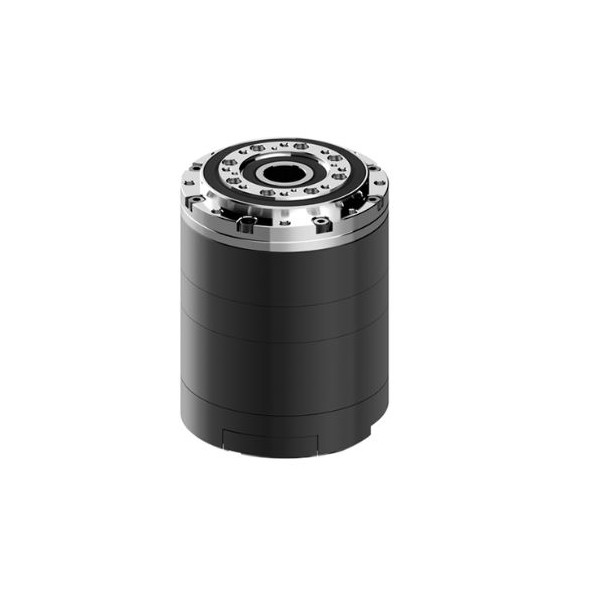

Servomoteur Dynamixel YM070-210-A099-RH
Servomoteur Dynamixel YM070-210-A099-RH
Servomoteur Dynamixel YM070-210-A099-RH
Servomoteur Dynamixel YM070-210-A099-RH

Servomoteur Dynamixel YM070-210-A099-RH

Servomoteur Dynamixel YM070-210-A099-RH
Robotis | A-000000-07574
2 820,00 €
TTC

Le servomoteur YM070-210-A099-RH est une unité tout-en-un avec un réducteur cycloïdal intégré, spécifiquement conçu pour le modèle DYNAMIXEL DRIVE (DYD) DYD-14H-099.

Quantité
Livraison sous 4 à 5 semaines
Demande de devis

Créez un panier et transformez le en devis instantanément !
Modes de paiement (voir conditions)
Carte bancaire
PayPal
Mandat administratif
Virement bancaire

Présentation du Servomoteur DYNAMIXEL YM070-210-A099-RH

Le servomoteur YM070-210-A099-RH utilise un moteur sans cadre haute performance avec un arbre creux. Son réducteur cycloïdal intégré offre une solution compacte et puissante pour des systèmes robotiques nécessitant un contrôle précis de la position, de la vitesse et du couple.

Note importante : Le DYNAMIXEL DRIVE (DYD) ne peut pas être remplacé après l'achat du produit.

Vue éclatée du servomoteur Dynamixel YM070-210-A099-RH

Caractéristiques principales

  • Moteur sans cadre haute performance avec arbre creux
  • Contrôle du couple basé sur la détection de courant
  • Contrôle PID pour améliorer la fiabilité et la précision de la position et de la vitesse
  • Encodeur magnétique absolu intégré avec batterie remplaçable permettant de conserver l'information de position multi-tour même après une coupure complète de l'alimentation (avec batterie de secours)
  • Boîtier métallique pour une haute durabilité
  • Configuration modulaire facilitant la création d'applications avec différents degrés de liberté

Composants du package

Produit Quantité Remarque
YM070-210-A099-RH 1 DYNAMIXEL-Y (option R)
Câble Robot-2P-X4P 600mm (Convertible) 1 Câble RS485 2P-4P (MOLEX-JST)
Câble Robot-2P 600mm 1 Câble RS485 2P (MOLEX-MOLEX)
Terminal à œil 4 Pour la connexion d'alimentation
Connecteur à prise 2 Pour la connexion d'alimentation
Vis de montage WB M3X10 10 Pour l'assemblage de l'arbre de sortie
Vis de montage M3x15 10 Pour l'assemblage du cadre


Comment connecter la batterie de secours multi-tour

  • Déconnectez l'alimentation du DYNAMIXEL-Y et desserrez la vis de verrouillage du couvercle de la batterie.
  • Ouvrez le couvercle de la batterie.
  • Connectez le câble de la batterie.
  • Revissez le couvercle de la batterie.
  • Serrez et sécurisez la vis de verrouillage du couvercle de la batterie.
  • Lancez le programme DYNAMIXEL Wizard 2.0, et suivez la procédure de remplacement de la batterie.
  • Consultez le manuel électronique pour plus de détails.
Batterie de secours multi-tour

Précautions

  • Avertissement !
  • En raison des propriétés du matériau, de la rouille peut se produire selon l’environnement d’utilisation.
  • Les réparations liées à la rouille peuvent engendrer des frais. Pour éviter cela, veuillez réduire l'humidité et améliorer la ventilation.
  • Le retrait du sel et un traitement anti-corrosion doivent être effectués régulièrement.
  • Assurez-vous que la tension de fonctionnement est de 24V, différente des autres séries DYNAMIXEL.
  • Consultez les dessins fournis en ligne lors de l’association avec d’autres produits de transmission de puissance.
  • Ce produit est conçu comme une unité intégrale : le réducteur cycloïdal et le moteur ne peuvent pas être séparés pour une utilisation individuelle.
  • Veuillez être prudent en cas de surchauffe pendant un usage prolongé à grande vitesse.
  • Utilisez un cadre correspondant à la longueur des vis en tenant compte de la profondeur des onglets indiqués dans le dessin.
  • Après l'achat, connectez impérativement la batterie de secours multi-tour avant l’utilisation.

Applications

Ce produit est conçu pour des applications nécessitant une précision de positionnement et de vitesse, en particulier dans des systèmes robotiques modulaires ou des configurations personnalisées.

Spécifications techniques du servomoteur DYNAMIXEL YM070-210-A099-RH

  • MCU : ARM Cortex-M4 (168 MHz, 32 bits)
  • Tension : 24.0 V
  • Vitesse à vide : 57 tr/min
  • Couple : 14.6 N·m
  • Vitesse : 20.2 tr/min
  • Courant : 11 A
  • Résolution [deg/impulsion] : 0,0000069358
  • Pas [impulsion/tour] : 51 904 512
  • Angle : 360°
  • Capteur de position : Codeur absolu sans contact (19 bits, 360°), Multitour (18 bits, 262 144 tours), batterie de secours
  • Température de fonctionnement : -5°C - 55°C
  • Moteur : BLDC sans cadre
  • Débit en bauds : Min : 9 600 bps / Max : 10 500 000 bps
  • Algorithme de contrôle : PID
  • Type d'engrenage : Cycloïde
  • Matériau de l'engrenage : Métal
  • Matériau du boîtier : Métal (fond en plastique)
  • Dimensions : D70 x 91,2 mm
  • Poids : 980 g
  • Rapport de démultiplication : 99:1
  • Signal de commande : Paquet numérique
  • Protocole : Communication série asynchrone semi-duplex (8 bits, 1 arrêt, sans parité)
  • Lien (physique) : Bus multipoint RS-485
  • Identifiant : 0 ~ 252
  • Retour : Position, vitesse, courant, température, tension, etc.
  • Version du protocole : Modbus 2.0
  • Puissance de sortie : 210 W
  • Courant de veille : 40 mA
