TeraRanger Evo 3M -ToF-Abstandssensor für den Nahbereich

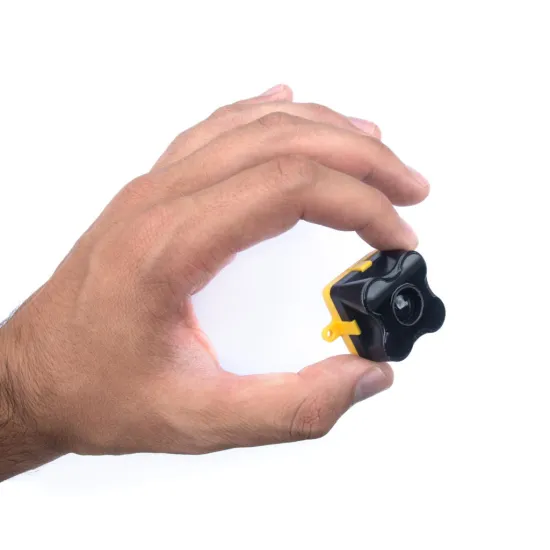

Teraranger Evo 3M: Ihre Detektionslösung zwischen zwei Fingern

Dieser winzige Abstandssensor besteht aus einem opto-elektronischen Infrarot- ToF -Detektor, der auf einem ultra-reduzierten und kompakten Träger montiert ist. Diese elektronische Karte kann auf drei verschiedene Arten kommunizieren, je nachdem, welcher Teraranger für Ihre Ausrüstung ausgewählt wurde: über USB Micro-B, UART oder I2C.

Anwendungen des Teraranger Evo 3M-Sensors

Der Teraranger Abstandssensor lässt sich leicht in Ihr System integrieren und ermöglicht die Entwicklung neuer Anwendungen:

• Erkennung auf kurze Distanz: mit einer minimalen Reichweite von 10 cm, maximal 3 m;
• Roboter-Navigationshilfe: der Sensor erfasst die Position von Hindernissen mit einer Fehlergrenze von nur 2 cm und einer Auflösung von 5 mm.
• Überwachung: Lagerbestände, Anwesenheitserfassung, etc.

Technische Spezifikationen des Teraranger Evo 3M Abstandssensors

• Scan-Modus: Infrarot-Flugzeit (ToF)
• Reichweite: 10cm bis 3 m
• Aktualisierungsrate: Festgelegt auf 100Hz
• Ausgangsauflösung: 5 mm
• Genauigkeit: +/- 2 cm
• Sichtfeld: Ungefähr 2°
• Versorgungsspannung: 5V DC +/- 5%
• Versorgungsstrom (min-max): 70mA-250mA
• Schnittstellen (wählbar):
  • USB 2.0 Micro-B
  • UART, + 3,3 V Pegel, 115200,8, N, 1
  • I2C, + 3,3 V Pegel, 400 kHz
• Anschlüsse: Einzelne 9-polige Hirose DF13, Micro-USB
• Gewicht: 9 g (Sensor) + 3 g (Backboard)
• Abmessungen: 290 x 290 x 220 mm
• Augensicherheit: Ja (IEC-62471 zertifiziert)

Teraranger-Infrarot-Detektor-Ressourcen

Hier finden Sie alle Informationsunterlagen zu Teraranger Evo 3M:

• Technische Spezifikationen
• Benutzerhandbuch
• Anschlussanleitung
• Testbericht
• Kompatibilitäts-Tabelle
