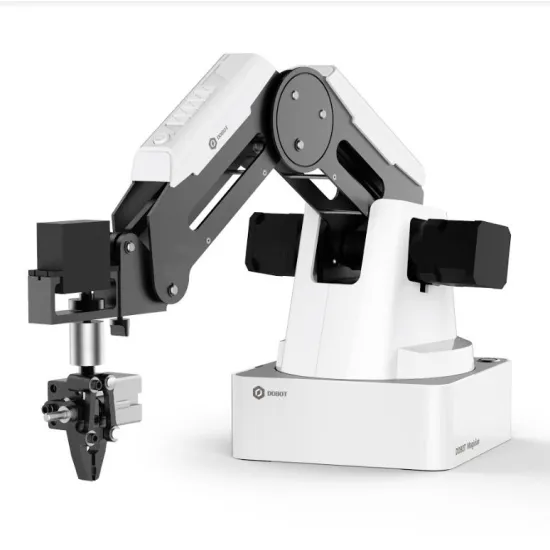

Bras robotique Dobot Magician (éducation) - sans module laser

Dobot Magician : un bras robotique d'éducation franchement magique

Dans sa version éducation, Dobot Magician est un bras robotique pédagogique pleinement dédié aux écoles supérieures, telles que les écoles d'ingénieur, les IUT ou les terminales S et STI ! Ce bras robotisé doté de 4 degrés de liberté est doté de multiples pouvoirs. Déverrouillez et changez d'outil comme bon vous semble : Dobot Magician peut être utilisé comme une imprimante 3D, un outil d'écriture ou de dessin industriel, une pince agrippante, il y a même une petite ventouse pour saisir de tout petits objets !

Ce bras robotique pensé pour les filières scientifiques vous est livré prêt à être installé. Il vous offre d'entrée de jeu de très nombreuses possibilités avec notamment un module wifi, un module bluetooth et un mode offline. Vous bénéficiez en plus de 10 entrées/sorties programmables, 4 sorties contrôlables en 12 V, de multiples interfaces de communication… il n'y a qu'à se servir !

Attention !

Le robot Dobot Magician dans sa version Education contient normalement un module de gravure laser. Bien que celui-ci soit certifié CE, le robot ne dispose pas de système d'arrêt automatique ou d'urgence du laser, ce qui peut représenter un danger pour l'utilisateur ou les personnes se trouvant à proximité du robot.

Par ailleurs, la législation concernant les dispositifs laser varie sensiblement d'un pays à l'autre, certains pays interdisant la vente de ce type d'équipement.

Afin de proposer un produit ne présentant pas de risque pour l'utilisateur et qui soit conforme avec les différentes législations en vigueur, Génération Robots a fait le choix de retirer ce module laser du kit robotique Dobot Magician Education.

Une baisse de tarif par rapport au prix public du robot complet est appliquée en contrepartie.

Différents accessoires peuvent être ajoutés à cette version éducative, tels qu'un rail linéaire ou un convoyeur.

Votre baguette : un environnement de programmation convivial !

Dobot Magician s'accompagne d'un environnement de programmation idéal pour un bras robotisé pédagogique. Au logiciel dédié Dobot Studio, qui intègre déjà une foule de paramètres de contrôle, s'ajoute un éditeur de programmation visuelle pour bras robotique Blockly, pour les débutants en programmation.

Vous profitez ainsi d'un répétiteur, d'une bibliothèque complète de codes, d'un outil de développement de votre bras robotique type Scratch (Blockly), et d'autres bonus pour compléter cet environnement si riche de possibilités. Vous y trouverez notamment notre guide de démarrage rapide ainsi qu'une première leçon au format PowerPoint à télécharger.

Logiciels et applis vous mâchent donc bien le travail : ce bras robotique pour l'école se contrôle au millimètre près, depuis votre ordinateur –Mac ou Windows-, une tablette ou un téléphone portable. Il est même possible de mettre au point des commandes vocales, ou gestuelles, en le connectant par exemple à l’interface Leap Motion.

Spécifications techniques du bras Dobot Magcian

• 4 axes
• Charge utile maximale : 500 g
• Envergure maximale : 320 mm
• Répétabilité de la position (contrôle) : 0,2 mm
• Communication : USB/Wifi/Bluetooth
• Alimentation : 100-240 V, 50/60 Hz
• Power In : 12 V/7 Acc
• Consommation : 60 W max
• Température de fonctionnement : -10°C-60°C
• Poids net : 3,4 kg
• Poids brut : 8 kg
• Dimensions de la base : 158 x 158 mm
• Matériaux : aluminium (alliage 6061), plastique ABS d'ingénierie
• Contrôleur intégré Dobot
• Montage à l'horizontale
• Dimensions : 307 x 224 x 330 mm
• Dimensions du colis : 345 x 290 x 485 mm
• Interfaces I/O extensibles : 10 I/O (configurables comme des entrées analogiques ou des sorties PWM) ; 4 sorties contrôlables 12 V ; interfaces de communication UART, Reset, Stop, 12 V, 5V et 2 I/O incluses ; 2 steppers.
• Mouvement axial :
• Articulation n°1 (base) :
  • Portée : -90° à 90°
  • Vitesse max (avec 250 g de charge) : 320°/s
• Articulation n°2 (arrière) :
  • Portée : 0° à 85°
  • Vitesse max (avec 250 g de charge) : 320°/s
• Articulation n°3 (avant-bras) :
  • Portée : -10° à 95°
  • Vitesse max (avec 250 g de charge) : 320°/s
• Articulation n°4 (servo de rotation) :
  • Portée : 90° à -90°
  • Vitesse max (avec 250 g de charge) : 480°/s
• Accessoires disponibles (version education) :
• Bras robotisé Dobot
• Ventouse d'aspiration :
  • Diamètre : 20 mm
  • Pression : -35 Kpa
• Gripper :
  • Portée : 27,5 mm
  • Type de pilote : pneumatique
  • Force : 8N
• Kit d'impression 3D :
  • Dimensions d'impression max : 150 x 150 x 150 mm
  • Matériau : PLA
  • Résolution : 0,1 mm
• Kit d'écriture et de dessin :
  • Diamètre du porte-crayon : 10 mm
• Pour des raisons de sécurité, nous avons décidé de retirer le laser du Pack Dobot Magician

• Module Bluetooth
• Module Wifi
• Joystick

Applications

• Logiciels : DobotStudio, Repetier Host, GrblController3.6, DobotBlockly (Editeur de programmation visuelle)
• Kit de développement logiciel : protocole de communication, Bibliothèque de programmes Dobot

Ressources du bras robotique éducatif Dobot

Vidéos, téléchargements, manuels en ligne, tutos… avec Dobot Magician, les ressources sont aussi nombreuses que si elles sortaient du chapeau d'un prestidigitateur !

• Téléchargement de DobotStudio (Win7/8/10, Windows XP, Mac)

• Installation du logiciel StudioDobot pour Dobot Magician

• Guide de démarrage fait par Génération Robots pour le robot Dobot
• Leçon 1 - Présentation du bras robotique Dobot (format PowerPoint)
• Guide d'utilisateur du bras robotique Dobot

• 16 leçons en anglais pour une utilisation de Dobot en classe

• Chaîne Youtube du robot Dobot

• Application (iOS) pour le Dobot Magician

• Démo ROS pour Dobot Magician


Ces ressources sont en anglais, nous travaillons actuellement à leur traduction en français !
