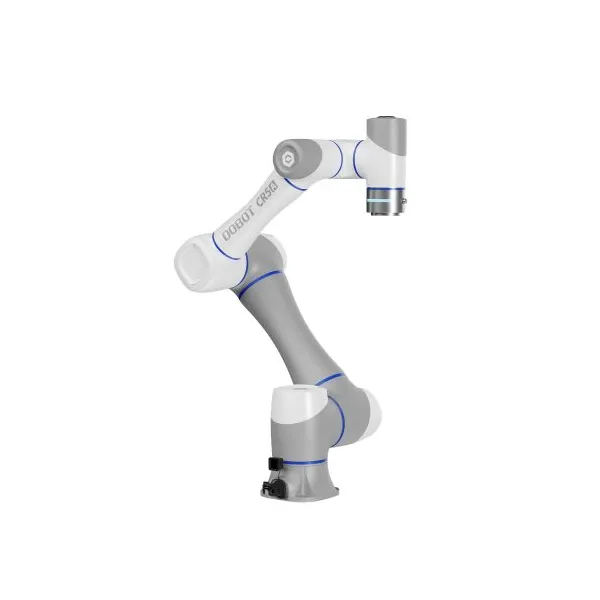

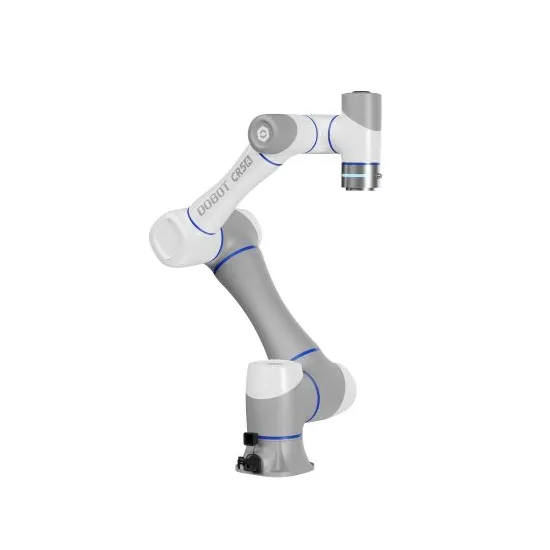

Bras robotique DOBOT Série CRAF
| A-000000-08074
Prix sur demande
La série DOBOT CRAF regroupe des cobots 6 axes de 5 à 20 kg de charge utile (CR5AF, CR10AF, CR20AF), conçus pour les applications où le contrôle d’effort fait la différence : assemblage de précision, polissage / meulage, opérations de contact et scénarios avancés de collaboration.
Modes de paiement
(voir conditions)
Carte bancaire
PayPal
Mandat administratif
Virement bancaire
Une série de cobots “force control” : précis, intuitifs à guider, et prêts pour les tâches de contact
- Capteur d’effort/couple 6 axes intégré : le capteur est intégré au niveau du flange pour améliorer le contrôle de force sur les opérations de contact et d’ajustement.
- Plug-and-play / calibration usine : capteur calibré en usine, pour démarrer sans procédure de calibration additionnelle.
- Guidage manuel (drag teaching) fluide : la bride sert de zone de guidage (press-to-drag) pour l’apprentissage par démonstration, avec possibilité de verrouiller l’orientation pour programmer plus finement.
- Micro-force : activation < 2 N pour des ajustements fins, et indication de 0,1 mm en point-à-point (drag teaching).
- Ports outil préservés : l’intégration du capteur est pensée pour ne pas bloquer les ports côté outil (ex. RS485 / E/S), afin de rester compatible avec des périphériques (pinces, vision…).
- Indication d’état : anneau lumineux sur la bride pour visualiser l’état du robot en temps réel.
- Sécurité via la mesure de force : détection de collision annoncée avec sensibilité jusqu’à 1 N (arrêt immédiat) et résistance aux chocs annoncée jusqu’à 2000 N.
La particularité de la série : un capteur d’effort/couple 6 axes intégré dans la bride, pour une robotique collaborative plus compliant, plus sûre et plus performante sur les tâches sensibles.
Choisir le bon modèle : CR5AF, CR10AF ou CR20AF
Le choix dépend de la charge utile réelle (outil + pièce), de la portée et du niveau d’effort à mesurer.
- CR5AF convient aux postes compacts et très précis.
- CR10AF offre un compromis portée/charge.
- CR20AF vise les applications à grande portée/charge et des efforts plus élevés.
| Modèle | CR5AF | CR10AF | CR20AF |
| Charge utile max. | 5 kg | 10 kg | 20 kg |
| Portée | 900 mm | 1 300 mm | 1 700 mm |
| Répétabilité | ±0,02 mm | ±0,03 mm | ±0,05 mm |
| Poids | 25,5 kg | 40,5 kg | 74 kg |
CRAF vs CRA : le même cobot, avec le contrôle d’effort intégré
La série CRAF est basée sur la série CRA, mais intègre un capteur d’effort/couple 6 axes haute précision dans la bride. Cela apporte un contrôle de force “compliant” plus avancé, idéal pour les tâches en contact (insertion, ajustage, polissage) et une mise en service plug-and-play.
Applications et types de projets (manutention, CNC, palettisation, soudage, assemblage)
La série CRAF vise les applications “avec contact” et celles difficiles à stabiliser sans retour d’effort : assemblage de précision (insertion, ajustement, limitation d’efforts pour éviter d’endommager les pièces), polissage / meulage (force constante, compensation de variations), soudage en petites séries (apprentissage par guidage), et scénarios santé / médical (interaction plus sûre et plus “compliant”).
Précédent
Suivant
Écosystème logiciel et intégration (force control, apprentissage par guidage)
La série CRAF met l’accent sur la programmation “au poste” pour les tâches de contact : apprentissage par guidage (drag teaching), guidage avec orientation verrouillable, et exploitation du retour d’effort pour des trajectoires plus robustes (adaptation à l’environnement, maintien de force). L’objectif est un déploiement rapide, sans complexité additionnelle côté capteur.
Quelles informations préparer pour une demande de devis ?
Indiquez : la charge utile (outil + pièce) et le centre de gravité, la portée nécessaire, la cadence, votre environnement (agro/humidité/poussière), les interfaces requises (E/S, réseau), et le délai projet. Ajoutez une photo/plan de la zone si possible : c’est souvent ce qui fait gagner le plus de temps.
Spécifications techniques – série DOBOT CRAF
| Spécification | CR5AF | CR10AF | CR20AF |
| Charge utile max. | 5 kg | 10 kg | 20 kg |
| Poids | 25,5 kg | 40,5 kg | 74 kg |
| Portée (rayon de travail) | 900 mm | 1300 mm | 1700 mm |
| Vitesse linéaire max. | 2 m/s | 2 m/s | 2 m/s |
| Plage angulaire (J1) | ±360° | ±360° | ±360° |
| Plage angulaire (J2) | ±360° | ±360° | ±360° |
| Plage angulaire (J3) | ±160° | ±160° | ±165° |
| Plage angulaire (J4) | ±360° | ±360° | ±360° |
| Plage angulaire (J5) | ±360° | ±360° | ±360° |
| Plage angulaire (J6) | ±360° | ±360° | ±360° |
| Vitesse articulaire max. (J1) | 180°/s | 150°/s | 120°/s |
| Vitesse articulaire max. (J2) | 180°/s | 150°/s | 120°/s |
| Vitesse articulaire max. (J3) | 180°/s | 180°/s | 150°/s |
| Vitesse articulaire max. (J4) | 223°/s | 223°/s | 180°/s |
| Vitesse articulaire max. (J5) | 223°/s | 223°/s | 180°/s |
| Vitesse articulaire max. (J6) | 223°/s | 223°/s | 180°/s |
| E/S en bout de bras – DI | 2 canaux | 2 canaux | 4 canaux |
| E/S en bout de bras – DO | 2 canaux | 2 canaux | 4 canaux |
| E/S en bout de bras – AI | 2 canaux (partagés avec RS485) | 2 canaux (partagés avec RS485) | 4 canaux (partagés avec RS485) |
| RS485 (bout de bras) | Supporté | Supporté | Supporté |
| Capteur d’effort (Fx/Fy/Fz) | 150 N | 300 N | 500 N |
| Capteur de couple (Mx/My/Mz) | 15 Nm | 30 Nm | 50 Nm |
| Précision capteur | 0,5% F.S. | 0,5% F.S. | 0,5% F.S. |
| Surcharge capteur | 500% F.S. | 500% F.S. | 500% F.S. |
| Exactitude capteur | 1% F.S. | 1% F.S. | 1% F.S. |
| Répétabilité | ±0,02 mm | ±0,03 mm | ±0,05 mm |
| Indice de protection (bras) | IP54 | IP54 | IP54 |
| Température | 0~50℃ | 0~50℃ | 0~50℃ |
| Consommation | 150 W | 350 W | 500 W |
| Méthode d’installation | Installation verticale | Installation verticale | Installation verticale |
| Longueur de câble | 5 m | 5 m | 6 m |
| Matériaux | Aluminium Alloy, ABS Plastic | ||
Ressources – série DOBOT CRAF
FAQ – série DOBOT CRAF
Quelle est la différence entre CRA et CRAF ?
La CRAF reprend la base mécanique de la CRA et ajoute un capteur d’effort/couple 6 axes intégré dans la bride. Cela améliore les opérations de contact (polissage, ajustement, insertion) et le guidage manuel.
Faut-il calibrer le capteur d’effort avant utilisation ?
Non : le capteur est annoncé calibré en usine, sans calibration additionnelle nécessaire pour démarrer.
La CRAF est-elle plus simple à programmer sur les tâches de contact ?
Oui : l’apprentissage par guidage (drag teaching) et le retour d’effort facilitent la mise au point et la robustesse sur polissage/meulage et assemblage délicat.
Quel modèle choisir : CR5AF, CR10AF ou CR20AF ?
Le bon choix dépend de la charge utile, de la portée et des efforts à mesurer. CR5AF pour compact/précis, CR10AF pour un compromis polyvalent, CR20AF pour grande portée/charges et efforts plus élevés.
Peut-on utiliser une pince et une caméra de vision avec la CRAF ?
Oui : l’intégration du capteur est annoncée comme non bloquante côté ports outil, afin de rester compatible avec des périphériques (pince, vision, etc.).
Qu’est-ce qui impacte le plus la qualité sur polissage/assemblage ?
L’ensemble outil + pièce (poids/rigidité), la trajectoire, et surtout la force de contact visée (tolérances, surface, variations). Décrire précisément la tâche (forces, vitesse, matériau, géométrie) aide à dimensionner le modèle et l’effecteur.
La série DOBOT CRAF regroupe des cobots 6 axes de 5 à 20 kg de charge utile (CR5AF, CR10AF, CR20AF), conçus pour les applications où le contrôle d’effort fait la différence : assemblage de précision, polissage / meulage, opérations de contact et scénarios avancés de collaboration.
