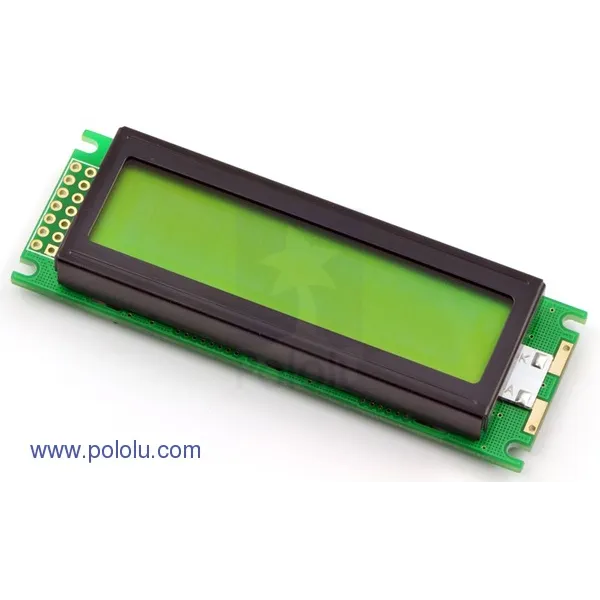

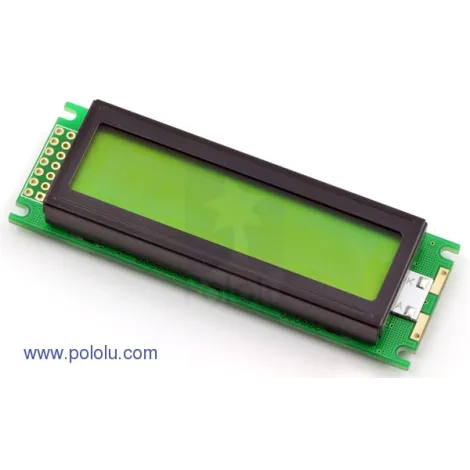

écran LCD 16x2 rétroéclairé

Pololu | A-000000-00734
Cet écran LCD vous permettra d'afficher 32 caractères afin de rendre votre robot mobile plus facile à programmer.
11,04 €
TTC

Dont 0,01 € d'éco-participation

Quantité 4 en stock
Créer votre devis

Plus d'infos
x
Plus d'infos

L'écran LCD 16x2 rétroéclairé est un écran à cristaux liquide qui vous permet d'afficher de nombreux caractères. Il utilise la très courante interface HD44780. Vous trouverez des exemples d'utilisation dans la bibliothèque AVR Pololu.

Vous trouverez ci-dessous un résumé des broches de l'écran LCD 16x2 rétroéclairé:

BrocheSymboleFonction
1Vssmasse (0 V)
2VddAlimentation logique 5V
3VoAjustement du contraste
4RSH/L sélection du registre
5R/WH/L signal de lecture/écriture
6EH/L signal d'activation
7-14DB0 – DB7H/L bus de données pour le mode 4 ou 8 bits
15A (LED+)anode de rétroéclairage
16K (LED-)cathode de rétroéclairage

L'adresse du premier caractère de la ligne du haut est 0x00, celle du dernier caractère de la ligne du haut est 0x0F. L'adresse du premier caractère de la ligne du bas est 0x40, celle du dernier caractère de la ligne du bas est 0x4F.

ajustement du contraste et du retroeclairage pour l ecran LCD 16x2 pololu

Un potentiomètre avec la sortie connectée à Vo vous permettra d'ajuster le contraste.

Le rétroéclairage est composé de leds en série. Vous pouvez donc ajuster son intensité en modifiant la tension entre A et K (tout en restant au-dessus des 4.2V nécessaires à l'activation des leds, le courant conseillé dans les leds est de 120mA), soit en ajoutant une résistance Rlimit répondant au calcul ci-dessous, soit par un PWM créé par un microcontrôleur.

Rlimit = (Vbacklight - 4.2V)/(0.12A)
