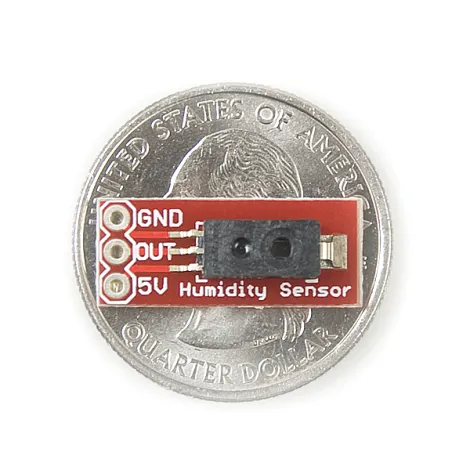

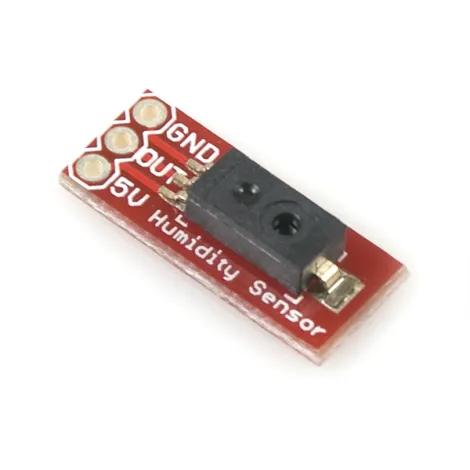

Carte capteur d'humidité HIH-4030

Carte capteur d'humidité HIH-4030

La carte Sparkfun 1643 fournit un support dédié au capteur d’humidité HIH-4030 de Honeywell. Il prodigue une tension de sortie analogique proportionnelle au taux d’humidité délivré par le capteur, et donc facile à interpréter.
21,46 €
TTC

Dont 0,01 € d'éco-participation

Quantité 4 en stock
Créer votre devis

Plus d'infos
x
Plus d'infos

Carte capteur d’humidité HIH-4030 : Le meilleur support pour votre capteur

Le capteur d’humidité HIH-4030 est un composant électronique appartenant à la série HIH de Honeywell : les produits HIH-4030 et 4031 sont des composants montés en surface, c’est-à-dire des composants électroniques soudés à la surface d’un circuit.

Le capteur HIH-4030 est un instrument de mesure du taux d’humidité qui allie précision et compétitivité sur le marché de ce type de capteurs.

Il est doté d’un senseur capacitif en polymère thermodurcissable, avec une excellente résistance à la condensation, la poussière, la saleté, les huiles, et les substances chimiques communément trouvées dans l’environnement.

La carte capteur d’humidité HIH-4030 convertit les mesures prises par le capteur Honeywell HIH-4030 en une tension de sortie analogique interprétable sur un microcontrôleur par le biais d’un convertisseur analogique-numérique.

La tension de sortie suivant de façon quasi-linéaire les variations du capteur (et donc le taux d’humidité enregistré), il est très facile de déduire le taux d’humidité du niveau de tension de sortie analogique.

Graphique voltage-humidité relative pour le capteur d’humidité HIH-4030

La carte pour capteur d’humidité HIH-4030 est dotée de pins à écartement de 2,54 mm : elle est donc compatible avec un grand nombre de breadboards et cartes perforées standards.

Applications du capteur d’humidité HIH-4030

Avec son support Sparkfun, le capteur d’humidité HIH-4030 peut être connecté à de nombreuses cartes pour la réalisation de projets DIY précis :

  • Appareil de mesures environnementales ;
  • Détecteur d’humidité (murs, canalisations) ;
  • Equipement de réfrigération, de chauffage, de circulation d’air ou d'air conditionné ;
  • Station météo ;
  • Equipement médical ;
  • Etc.



Spécifications techniques de la carte pour capteur d’humidité Sparkfun

  • Dimensions : 19,05 x 7,62 mm
  • Tension : 5 V (4 à 5,8 V)
  • Alimentation : 0,2 mA



Schema du capteur d’humidité HIH-4030

Ressources pour le capteur d’humidité HIH-4030 Honeywell

Le capteur d’humidité HIH-4030 Honeywell soudé sur ce support dispose de sa propre documentation technique. N’hésitez pas à la consulter précisément avant d’utiliser votre carte !
