Grove Anschluss-Shield v2

Seeed Studio | A-000000-00874

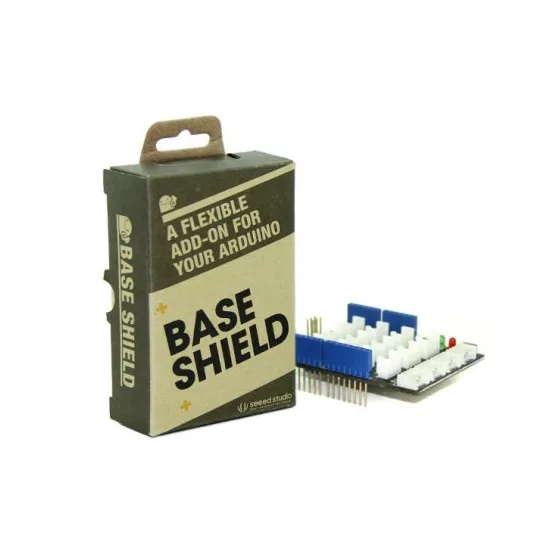

Das Anschluss-Shield Version 2 ist eine Karte, die den unmittelbaren Anschluss aller Sensoren und Aktoren von Grove an einem Arduino-Board ermöglicht. Löten und andere gefährliche Bastelarbeiten fallen gänzlich weg.
9,90 €
Bruttopreis

Einschließlich 0,01 € für die Ökosteuer

Anzahl 7 Auf Lager
Angebot erstellen

Size Chart
x
Size Chart
Wunschliste

Anschluss-Shield v2: Elektronik für Faule

Das Anschluss-Shield SLD01099P ist das genaue Spiegelbild der verschiedenen E/A-Pins eines kompatiblen Arduino-Boards. Einfach ausgedrückt, es genügt, dieses Modul an das Arduino-Board anzuschließen - und schon können an den verschiedenen Analog-Ein- und Ausgängen, Steckverbindern und Buchsen des Shields alle gewünschten Grove-Module angeschlossen werden.

Anschluss-Shield v2: Kompatibilität und Ausstattung

Dieses Anschluss-Shield ist mit zahlreichen Boards kompatibel, darunter dem Arduino UNO, Leonardo, Arduino Mega, Seeeduino V2.21 oder dem Arduino Duemilanove Board. Zu beachten: Wenn Sie eine frühere Version dieses Shields besitzen (vor V1.3b), kann beim Anschluss mit dem Arduino UNO-Board ein Isolierelement an den verschiedenen Anschlüssen erforderlich sein, um Kurzschlüsse zu vermeiden.

Insgesamt besitzt dieses Anschluss-Shield 16 Steckverbinder: 7 digitale Steckverbinder (I/O-Pins), 4 Analog-Anschlüsse, 4 I2C-Schnittstellen und 1 UART-Schnittstelle.

Technische Daten des Anschluss-Shields v2

  • Kompatibel mit sämtlichen Grove-Modulen
  • Steckverbinder: 16 x 4 Pins
  • 7 digitale Steckverbinder (D2-D8)
  • 4 analoge Steckverbinder (A0-A3)
  • 4 I2C-Schnittstellen
  • 1 UART-Schnittstelle
  • ISP/ICSP-Buchse
  • LEDs für Ladeanzeige und Reset-Taste (auf der rechten Seite)
  • Jede Buchse enthält die Anschlüsse VCC, GND und I/O
  • Abmessungen: 70 x 54 x 20 mm

Ressourcen für das Anschluss-Shield v2

Ein wiki steht online zur Verfügung und hilft beim Einstieg mit dem Anschluss-Shield NFC V2.0.

Mehr darüber erfahren Sie im untenstehenden Dokument:

Diagramme für das Anschluss-Shield v1.3

Diagramme für das Anschluss-Shield v2
