Stereo 3,7 W Class D Audio-Verstärker MAX98306

Stereo 3,7 W Class D Audio-Verstärker: Kleines Format, große Performance!

Mit dem Stereo 3,7 W Audio-Verstärker MAX98306 lernen Sie die unleugbaren Vorzüge eines Verstärkers kennen, der über einen Chip der Klasse D gesteuert wird (90 %ige Effizienz im Vergleich zu Verstärkern der Klasse AB, die meist nicht mehr als 50 % erreichen).

Das hochkompakte Format unterstützt eine Vielzahl von Kreationen.

Der Verstärker MAX98306 liefert zwei Kanäle mit je 3,7 W über Lautsprecher mit einer Impedanz von 3 Ohm.

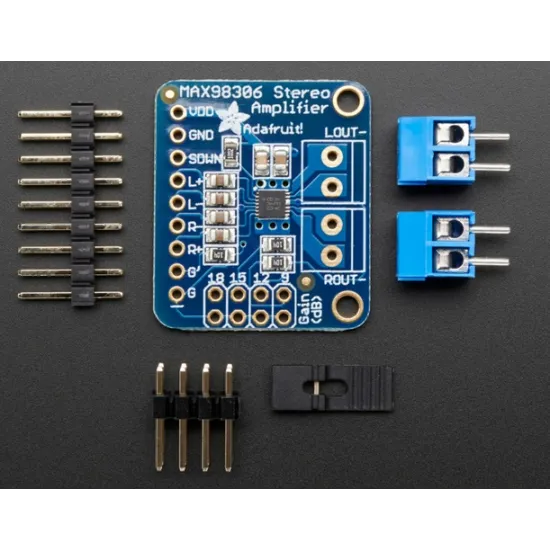

Im Lieferumfang ist ein fertig montiertes, getestetes Evaluation-Board enthalten, das mit einem Kondensator 1.0UF ausgestattet ist. Der Stereo 3,7 W Audio-Verstärker MAX98306 ist auch kompatibel mit Arduino.

Außerdem enthält der Verstärker:

• Einen Steckverbinder für den Anschluss des Evaluation-Boards an ein Breadboard
• 3,5 mm-Schraubklemmen für das einfache An- und Abklemmen Ihrer Lautsprecher (nicht im Lieferumfang enthalten)
• 4 Verbindungskabel und 4 Jumper, um die Verstärkung von 6 auf 18 dB zu erweitern (5 Erweiterungsstufen möglich)

Sollten Sie bereits über Lautsprecher mit einer Impedanz von 3 Ohm oder mehr verfügen, so haben Sie alle Elemente für eine schnelle Umsetzung Ihres Stereo 3,7 W Class D Audioverstärkers in der Hand!

Verwendung des Stereo-Verstärkers MAX98306 bei originellen Projekten

Neben der Entwicklung eines einfachen DIY-Verstärkers gibt es zahlreiche amüsante Projekte, die Sie mit diesem kompakten Verstärker ausprobieren können.

Unter anderem haben Sie die Möglichkeit, ein tragbares Soundsystem, einen Stimmverzerrer oder auch einen Strandkorb mit integriertem Audiosystem zu bauen, damit Ihre Musik Sie überallhin begleitet!

Technische Daten des Stereo 3,7 W Class D Audio-Verstärkers MAX98306

• Ausgangsleistung: 3,7 W bei 3Ω, 10 % THD, 1,7 W bei 8Ω, 10 % THD, mit einer Versorgungsspannung von 5 V
• 83 dB PSRR bei 217 Hz
• Breitband-Modulation und Begrenzung aktiver Emissionen
• 5 Erweiterungen zur Wahl: 6 dB, 9 dB, 12 dB, 15 dB und 18 dB. Pin-Auswahl per Jumper oder durch Einstellen der Breakout-Pins G und G’
• Hervorragende Unterdrückung von Knack- und Rattergeräuschen
• Überhitzungs-, Kurzschluss- und Überlastungsschutz
• Geringe Leistungsaufnahme: 2 mA im Ruhezustand, 10 uA im Standby-Modus.
• Abmessungen: 28,25 x 24,15 x 3,03 mm
• Gewicht: 2,33 g

Ressourcen für den Stereo 3,7 W MAX98306 Verstärker

Als Hilfestellung beim Einstieg mit dem Stereo 3,7 W Class D Audio-Verstärker stehen folgende Unterlagen zur Verfügung:

Montageplan (Engl.)

Tutorial zur Erstellung eines "musikalischen" Strandkorbs (Engl.)

Tutorial zum "Stimmverzerrer" (Engl.)

Komplette Bedienungsanleitung des Verstärkers MAX98306
