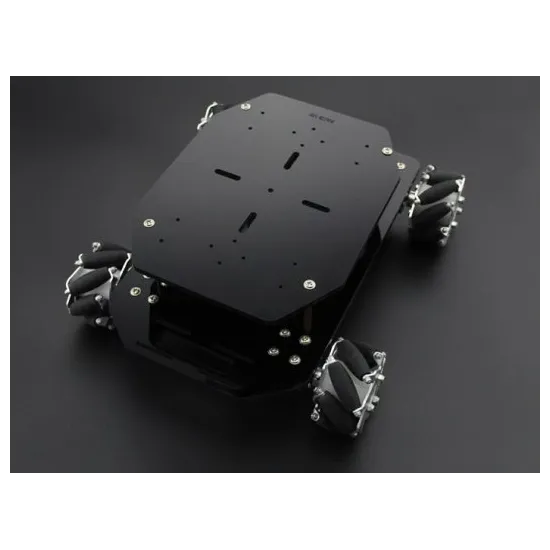

Mobiler Roboterbausatz 4x4 Mecanum Räder

Mobiler Roboterbausatz 4x4 Mecanum Räder

Seeed Studio | A-000000-01895

Der mobile Roboterbausatz ist eine omnidirektionale 4x4 Roboterplattform: Die mitgelieferten 4 Mecanum-Räder lassen sich einzeln ansteuern!

AUSLAUFARTIKEL.
Anzahl
Angebot erstellen

Size Chart
x
Size Chart

Mobiler Roboterbausatz 4x4: Sämtliche mechanischen und elektrischen Bestandteile

Der Bausatz enthält alles, was Sie brauchen, um die elektrischen und mechanischen Bauteile Ihres mobilen Offroad-Roboters zusammenzubauen.

Plattformen, Motoren, Mecanum-Räder, Halter und Schrauben sind inbegriffen, um im Handumdrehen mit der Montage Ihres neuen, mobilen Meisterwerks zu beginnen.

Achtung, dieser Bausatz enthält weder Batterien noch Motorcontroller oder Mikrocontroller. Auch Verbindungskabel zwischen den einzelnen Bestandteilen müssen extra besorgt werden.

So macht die Entwicklung Ihrer Roboterplattform richtig Spaß - zumal Sie in der Lage sind, sie mithilfe eines drahtlosen Kommunikationsmoduls und einer Fernbedienung fernzusteuern.

Nach der Montage bietet der Roboterbausatz mit Mecanum-Rädern eine hohe Flexibilität und eine große Ladekapazität (bis 10 kg).

Videopräsentation des Mobiler Roboterbausatzs 4x4 Mecanum Räder

Mobiler Roboter mit Mecanum-Rädern: Absolut geländetauglich

Im Jahr 1973 entwickelte Bergt Ilon, ein schwedischer Angestellter der Firma Mecanum, dieses seltsame Rad, das mit seiner aggressiven Silhouette direkt einem Mad Max-Film entsprungen scheint.

Es handelt sich um das berühmte, omnidirektionale Mecanum-Rad mit folgendem Bewegungsumfang:

  • Vorwärts-/rückwärts wie jedes andere Rad
  • Rotation: Ihr Roboter dreht sich um die eigene Achse
  • Seitlich: Ihr Roboter kann Hindernisse überwinden, indem er sich im Krebsschritt bewegt.



Jedes der 4 Räder des Roboterbausatzes ist mit einem eigenen Motor ausgestattet und kann individuell angesteuert werden, um eine breite Bewegungsfreiheit zu erreichen.

Technische Daten des Roboterbausatzes mit Mecanum-Rädern

Die Mecanum Roboterplattform 4x4 umfasst:

  • 1 Chassis
  • 1 obere Plattform
  • 1 Batteriefach
  • 2 linke Mecanum-Räder: 60 mm Durchmesser, 32 mm Höhe
  • 2 rechte Mecanum-Räder: 60 mm Durchmesser, 32 mm Höhe
  • 4 Gleichstrommotoren - 25 GA 370 Standardversion
  • 4 Motorhalter für einen Gleichstrommotor der Serie 25
  • 4 Wellenanschlüsse
  • 8 Einstellschrauben M3 x5
  • 4 Montageblöcke (Schraube, Federscheibe und flache Beilagscheibe) M4x18
  • 20 Montageblöcke (Schraube, Federscheibe und flache Beilagscheibe) M2x8
  • 26 Kreuzschrauben mit hohlem Zylinderkopf M3x8
  • 16 Kreuzschrauben mit hohlem Zylinderkopf und Beilagscheibe M3x8
  • 16 Sechskant-Muttern M3
  • 5 Sechskant-Halter M3x40
  • 4 Sechskant-Halter M3x10
  • 4 Sechskant-Halter M3x15
  • 6 Sechskant-Halter M3x10
  • Batterie nicht inbegriffen
  • Gewicht: 1401 g
