Schrittmotor: einpolig/zweipolig (200 Schritte/Umdrehung)

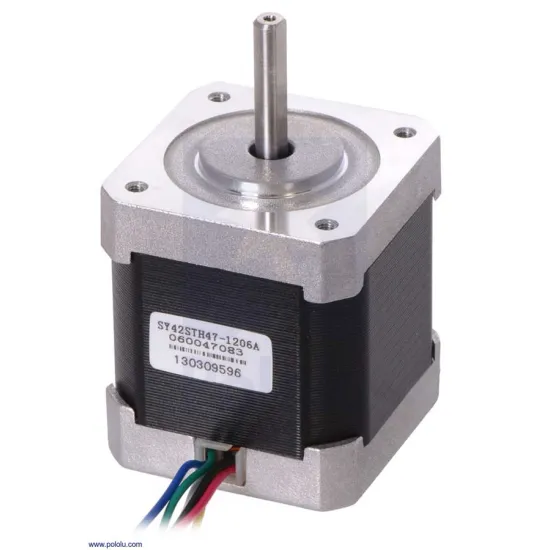

Der hier angebotene Schrittmotor: einpolig/zweipolig (200 Schritte/Umdrehung) NEMA 17 aus dem Hause Pololu bietet ein Haltemoment von 3,2 kg/cm und kann mit dem kompatiblen Schrittmotor-Controller in zwei verschiedenen Betriebsmodi eingesetzt werden.

20,90 €
Bruttopreis

Einschließlich 0,05 € für die Ökosteuer

Anzahl 6 Auf Lager
Angebot erstellen

Size Chart
x
Size Chart

Ein Schrittmotor im einpoligen oder zweipoligen Modus

Dieser Motor NEMA 17 wird mit 6 verschiedenfarbigen Kabeln angeschlossen, die je nach Betriebsmodus unterschiedlich eingesetzt werden. Einpolig sind alle 6 Kabel belegt, während im zweipoligen Modus der gelbe und weiße Draht ungenutzt bleiben. Verwenden Sie eine Motorsteuerung für einpolige/zweipolige Motoren, um sämtliche Funktionen des Motors nutzen zu können. Es bestehen verschiedene Montagemöglichkeiten je nach den gewählten Halterungen.

Technische Daten des ein-/zweipoligen Motors NEMA 17

  • Durchmesser der Welle: 5 mm, D-förmig
  • 200 Schritte pro Umdrehung
  • Phasenstrom: 1,2 A/Phase
  • Phasenwiderstand: 3,3 mH /Phase
  • Phaseninduktivität: 2,8 mH /Phase
  • Standardspannung: 4 V
  • Haltemoment: 3,2 kg/cm
  • Länge des Leiters: 30 cm
  • Abtriebswelle gestützt durch 2 Kugellager
  • Abmessungen: 42,3 x 48 mm (ohne Welle)
  • Gewicht: 350 g

Ressourcen für den Schrittmotor NEMA 17 von Pololu

Achten Sie auf den richtigen Einsatz Ihres einpoligen/zweipoligen Schrittmotors (200 Schritte/Umdrehung). Hier haben wir das komplette Produktdatenblatt für Sie.
