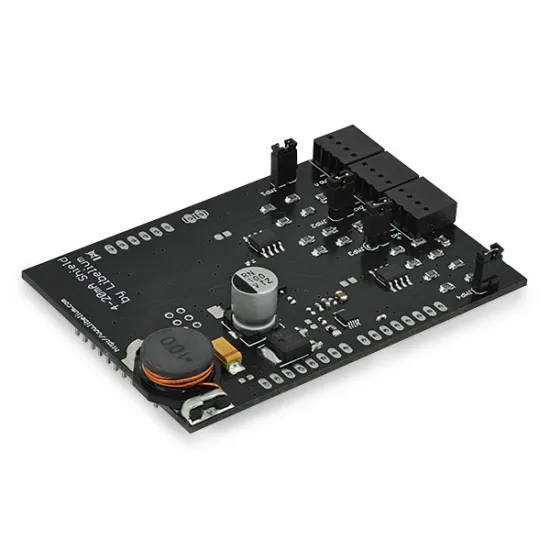

Capteur 4-20 mA (Current Loop) pour Arduino, Raspberry Pi et Intel Galileo

Shield à boucle de courant 4-20 mA : Un standard robuste

Le shield à boucle de courant analogique 4-20 mA fait partie des standards les plus fiables du marché, et vous permet de transmettre des informations à un récepteur de boucle de courant 4-20 mA, même si celui-ci se trouve à plus de 500 m.

L’intérêt du shield 4-20 mA 88145 est qu’il utilise le courant, et non pas la tension, pour représenter une grandeur physique à une échelle définie.

Ainsi, le signal envoyé par le transmetteur à boucle de courant 4-20 mA n’est jamais affecté par les pertes de tension qui se produisent tout au long de la ligne au fur et à mesure que le courant traverse les différents composants installés sur la ligne.

Le shield à boucle de courant 4-20 mA est compatible avec Arduino, Raspberry Pi et Intel Galileo pour correspondre aux attentes de tous les utilisateurs.

Applications de la boucle de courant 4-20 mA 88145

Techniquement, on utilise une boucle de courant (généralement en 4-20 mA plutôt qu’en 0-20 mA) pour traduire un signal donné (pression barométrique, température, taux d’humidité, etc.) en puissance électrique.

Dans cette optique, 4mA représentent le degré 0 d’une échelle donnée, et 20 mA, son niveau le plus haut. Les grandeurs physiques sont ainsi retransmises en pourcentage d’échelle : ainsi, un courant de 12 mA correspondrait à 50% de l’échelle donnée.

A l’autre bout de la ligne, un récepteur de boucle de courant 4-20 mA retranscrit cette puissance en tension, qui peut ensuite être traitée par un ordinateur ou tout autre appareil, et transmettre les informations à l’utilisateur.

Spécifications techniques de la boucle de courant analogique 4-20 mA

• Type : Analogique
• Média : Twisted-Pair
• Nombre de canaux : 4
• Distance : 900 m
• Alimentation : 5-24 V
• Conforme aux normes RoHS

Ressources du Capteur 4-20 mA (Current Loop)

Découvrez ce tutoriel pour démarrer au plus vite avec votre Capteur 4-20 mA (Current Loop) :

Tutoriel du module sur Cooking Hacks
