Carte Arduino Yun

Arduino | A-000000-01082
La carte Arduino Yun est un mélange astucieux d'une carte Arduino Leonardo et d'un chip Wifi embarquant un Linux basé sur WRT. Dès lors, avec cette carte, plus besoin de shield Wifi, vous continuez à programmer à la mode Arduino mais vous bénéficiez d'une communication sans fil basée sur Linux. Le rêve ! PRODUIT EN FIN DE VIE.
Quantité
Créer votre devis

Plus d'infos
x
Plus d'infos

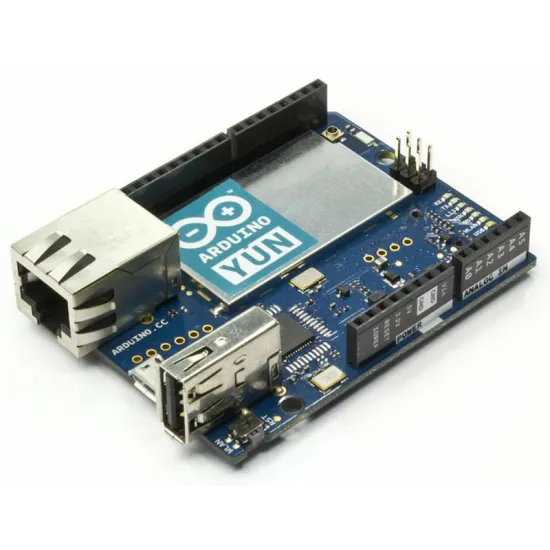

La carte Arduino Yun est basée sur le microcontrôleur ATmega32u4 associé à un module Atheros AR9331. Ce dernier supporte une distribution Linux nommée Linino basée sur OpenWRT.



Comment choisir la bonne carte Arduino : un guide Génération Robots

Comment choisir la bonne carte Arduino : un guide Génération Robots

La carte Arduino Yun propose ainsi un support natif du Wifi et de l’Ethernet. En plus de ces fonctionnalités essentielles, la carte Arduino Yun possède également un lecteur de carte micro-SD, un port USB-A, 20 E/S numériques (7 peuvent être utilisées pour contrôler des servomoteurs en PWM et 12 comme des entrées analogiques), un cristal à 16Mhz, une connexion micro-USB, des headers ICSP et 3 boutons de reset ! Vous l'avez compris, la carte Arduino Yun ne joue pas dans la même cours que ses petites sœurs. La figure suivante présente l'organisation schématique de la carte Arduino Yun.

Schéma de la carte Arduino Yun



Du Wifi basé Linux sur la carte Arduino Yun

La carte Arduino Yun se distingue des autres cartes Arduino par le fait qu'elle peut communiquer avec le Linux embarqué, offrant ainsi les fonctionnalités d'un puissant PC connecté avec la facilité de programmation d'une Arduino. En plus de commandes Linux comme cURL, vous pourrez écrire vos propres scripts shell ou Python afin de créer des interactions robustes et efficaces.

La carte Arduino Yun est semblable à la carte Arduino Leonardo par le fait qu'elles partagent le même microcontrôleur et que ce dernier propose une communication USB native, rendant inutile la nécessité d'un second processeur.

Bridget de communication Wifi Arduino

Un librairie effectue le pont entre les deux processeurs présents sur la carte arduino Yun. Ce bridge rend possible l'exécution de scripts shell dans les sketches Arduino, permet également de communiquer avec les interfaces réseau et de recevoir de l'information du processeur AR9331.

Le host USB, les interfaces réseaux et la carte SD ne sont pas connectés au microcontrôleur ATmega32u4 mais au processeur AR9331, et le bridge logiciel permet également à l'Arduino d'interagir avec ces éléments.

Les schémas techniques de la carte sont disponibles au format PDF : arduino-Yun-schematic.pdf
